レジェンドバーのアノテーション設定

可視化ソフトウェアParaViewで、レジェンドバーのアノテーションを変更してみましょう。

ParaViewでいうところのアノテーションとは、下図の部分を指します。

 annotations

アノテーションの設定

レジェンドバーのアノテーションの設定を行うためには、"Edit Color Legend Parameters"を開くき、"Annotations"を変更します。

 Color Map Editor > Edit Color Legend Properties
 Edit Color Legend Parameters

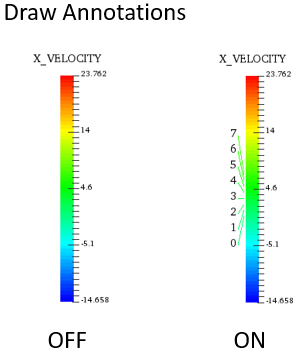

Draw Annotations

Draw Annotationsにチェックを入れると以下のように、アノテーションを入れることができます。デフォルトの設定では、Onです。

 Draw Annotations

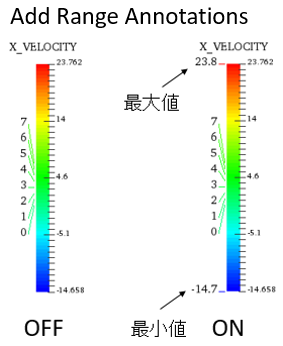

Add Range Annotations

Add Range Annotationsにチェックを入れると以下のように、値の最大値・最小値が追加されます。ただし、"Draw Annotations"にチェックが入っている場合のみ有効です。

 Draw Add_Range_Annotations

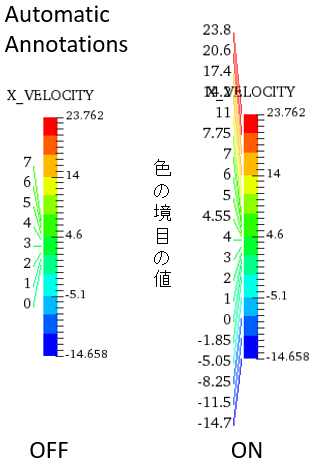

Automatic Annotations

Automatic Annotationsにチェックを入れると、色の境目の値を表示します。ただし、"Draw Annotations"にチェックが入っている場合のみ有効です。

 Automatic Annotations

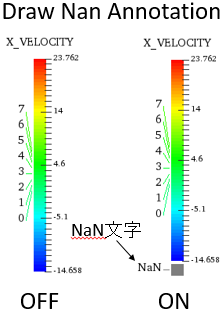

Draw Nan Annotation

レジェンドバーにNanを追加します。ただし、"Draw Annotations"にチェックが入っている場合のみ有効です。

 Draw Nan Annotation

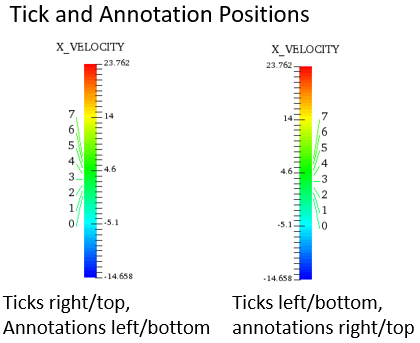

Tick and Annotation Positions

アノテーションの位置を設定します。ただし、"Draw Annotations"にチェックが入っている場合のみ有効です。

 Tick and Annotation Positions
