レジェンドバーのTexタイトル

可視化ソフトウェアParaViewのレジェンドバーのタイトルはTexで表記にすることが可能です。

ここでは、以下のレジェンドバーのタイトルをTexで表記し、

\[ \sigma_{xy} \]

に変えてみます。

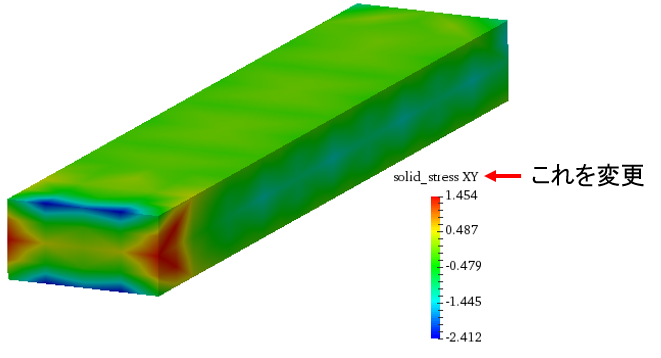

 元のタイトル

タイトルの変更

レジェンドバーのタイトルを変更するには、まず、"Edit Color Legend Properties"を開きます。

① Color Map Editor

② Edit Color Legend Properties

 Color map editor

それから、Edit Color Legend Propertiesウィジェットの"TitleとComponent"と"Title"でタイトルを変更します。

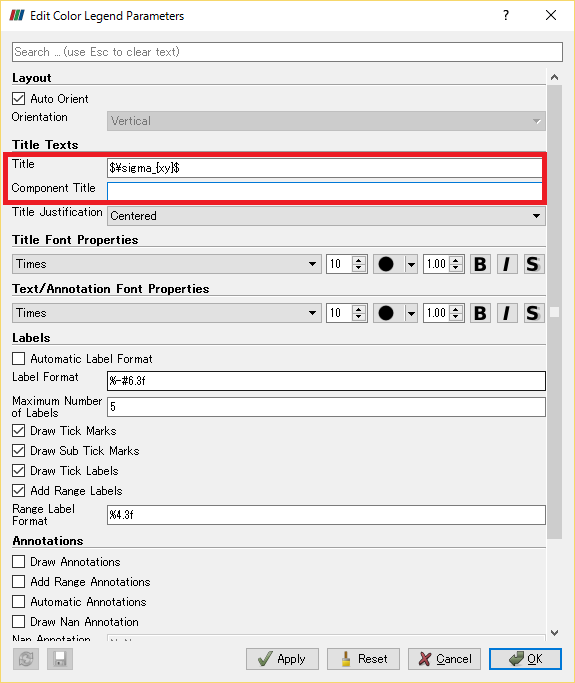

 Edit Color Legend Parameters

Tex表記

TitleをTex表記するためには、Texの記述の前後に$マークを置きます。 ここでは、以下のようにTitleに記述し、Componentを空欄にしました。

 $\sigma_{xy}$
 Tex description

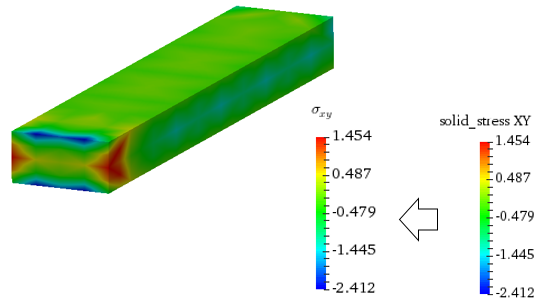

このようにすると、レジェンドバーのタイトルがTex表記となります。

 Tex タイトル
