断面における流量計算

可視化ソフトウェアParaViewを使用して、流体解析の結果から、ある断面の流量計算を行います。ここでは、Surface Flowフィルターを使用して計算します。

流体解析結果の読み込み

ここでは、流体解析結果の例として、円管周りの流れ計算の結果cyl_flow.vtu(ページ1番下からcyl_flow.zipをダウンロードし、解凍してください)を使用します。

まず、

 File > Open...

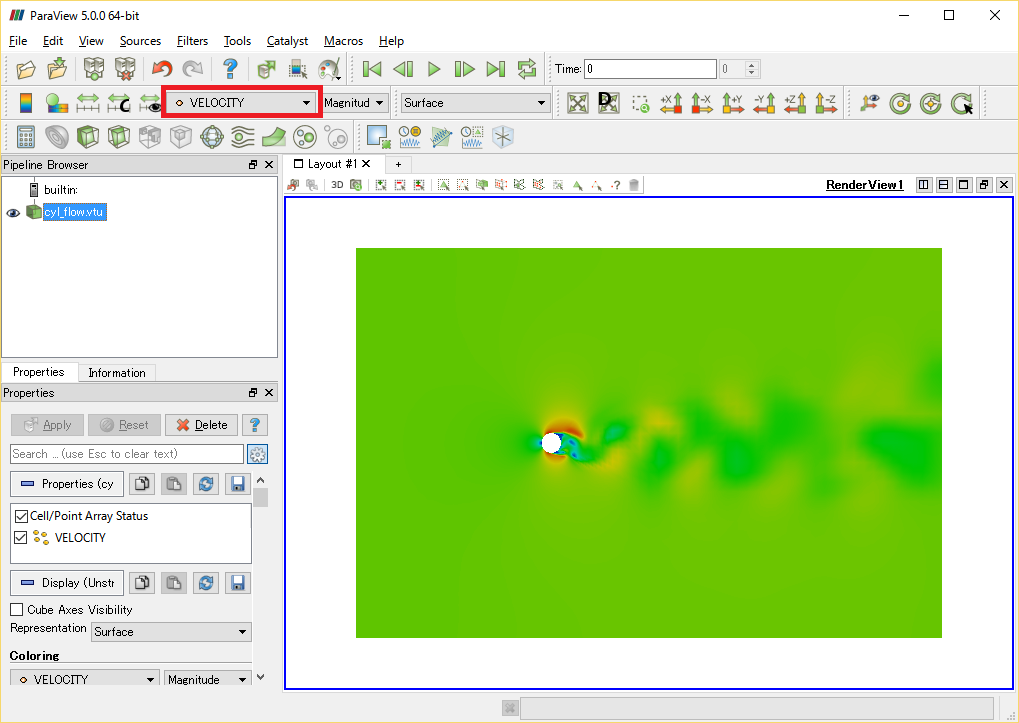

から、cyl_flow.vtuファイルを読み込みますと、下絵のようになります。

 円管周りの流れ

ParaViewのSurface Flowフィルターで流量を計算するためには、前提として

 「解析結果に節点上の流速ベクトルがあること」

が要求されるので、注意しましょう。

この例では、"VELOCITY"が節点上の流速ベクトルの変数となっています。

断面の作成

流量を計算する適当な断面を作成します。

ParaViewで断面を作成するためには、Sliceフィルターを使用します。

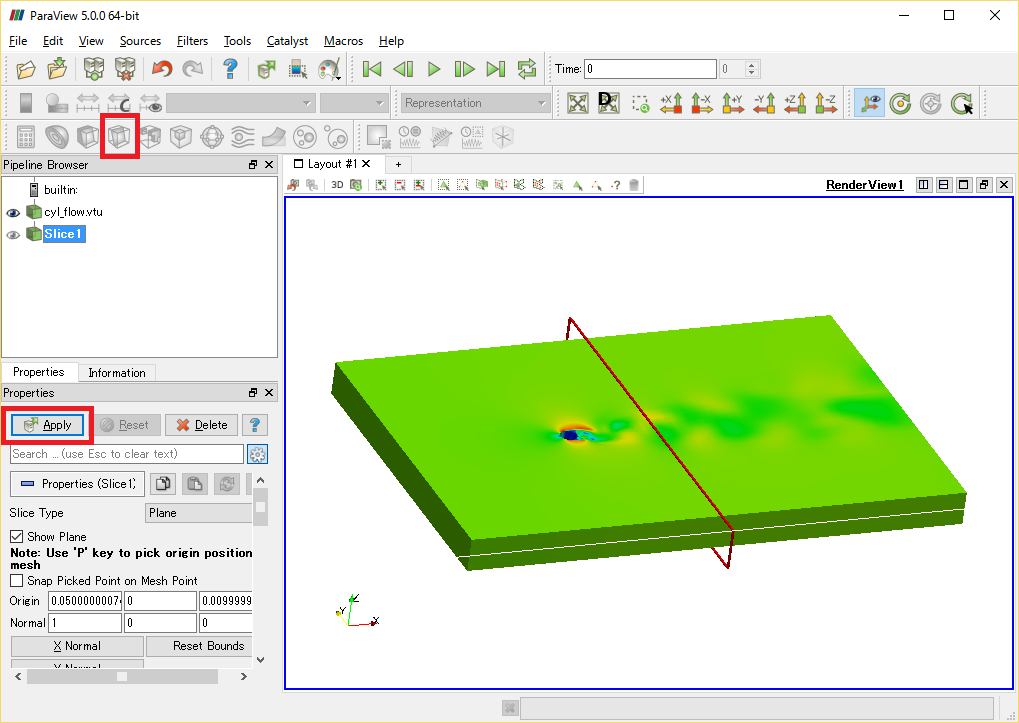

ここでは、Sliceアイコンから、そのままの設定で"Apply"し、x軸に垂直な断面を作成します。

 yz断面

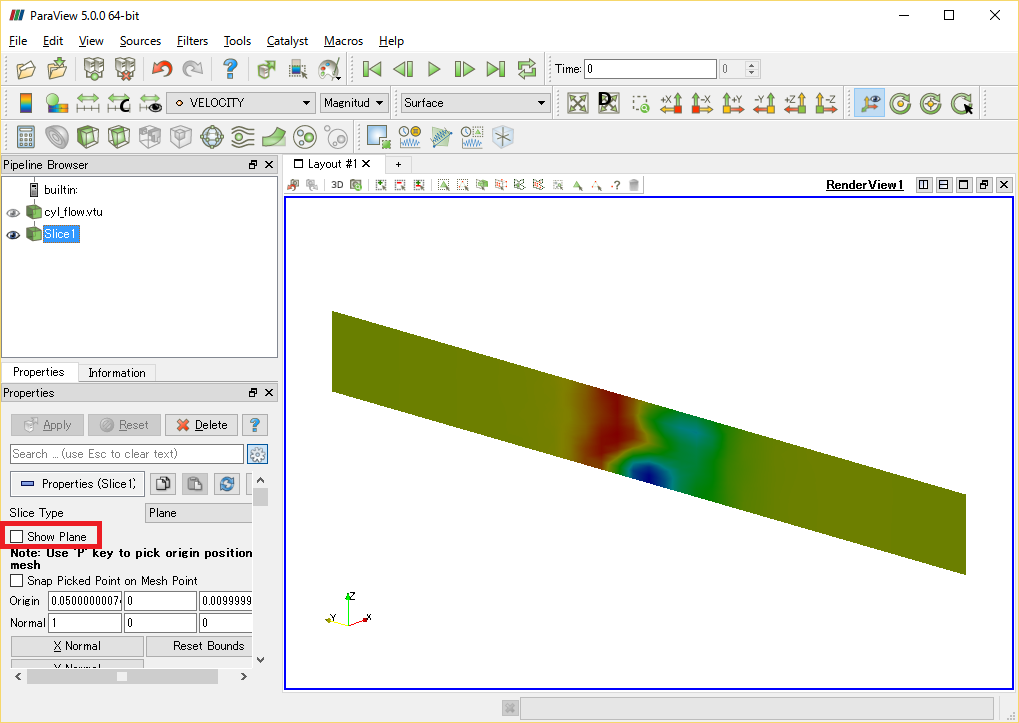

断面が作成されたら、sliceフィルターの"Properties"タブ内の"Show Plane"のチェックを外し、断面位置がカーソル操作で変わらないようにしておくとよいでしょう。

 disable_show_plane

断面における流量計算

断面が作成されましたら、流量を計算できます。 ここで、流量とは断面上の各点の流速ベクトルと垂直ベクトルの内積の総和です。

質量流量を計算したい場合は、Calculatorフィルターで各点の流速ベクトルに密度を掛けたベクトルを作成すればよいでしょう。

 Filters > Alphabetical > Surface Flow

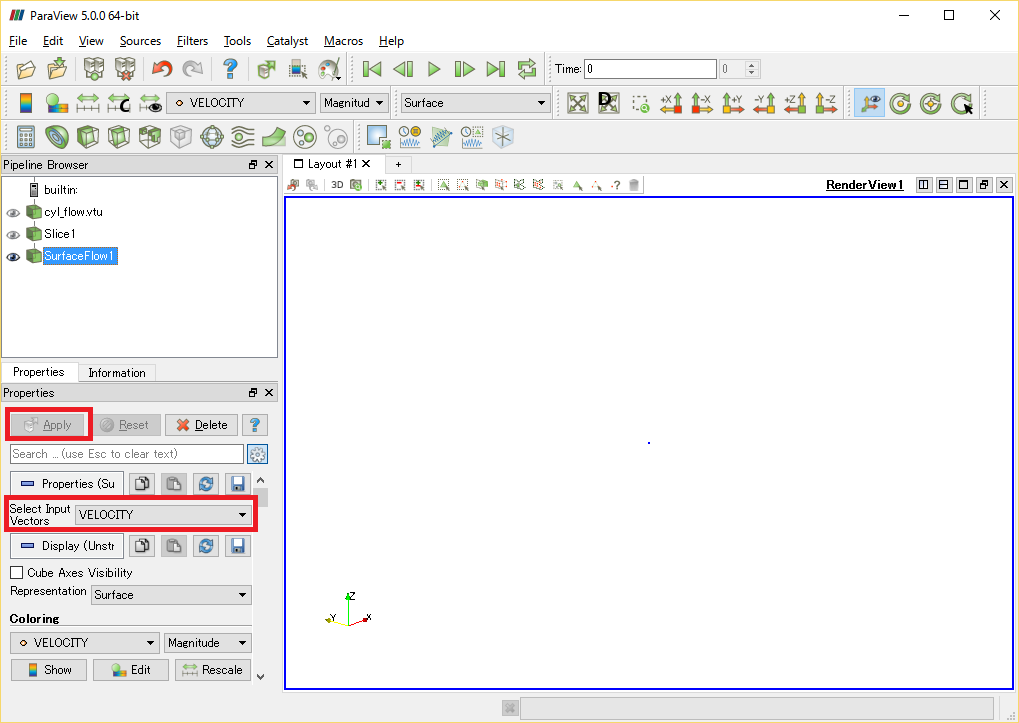

と進み、"Select Input Vectors"に、流速ベクトル"VELOCITY"が設定されていることを確認し、"Apply"しますと、画面に点が作成されます。

 SurfaceFlow

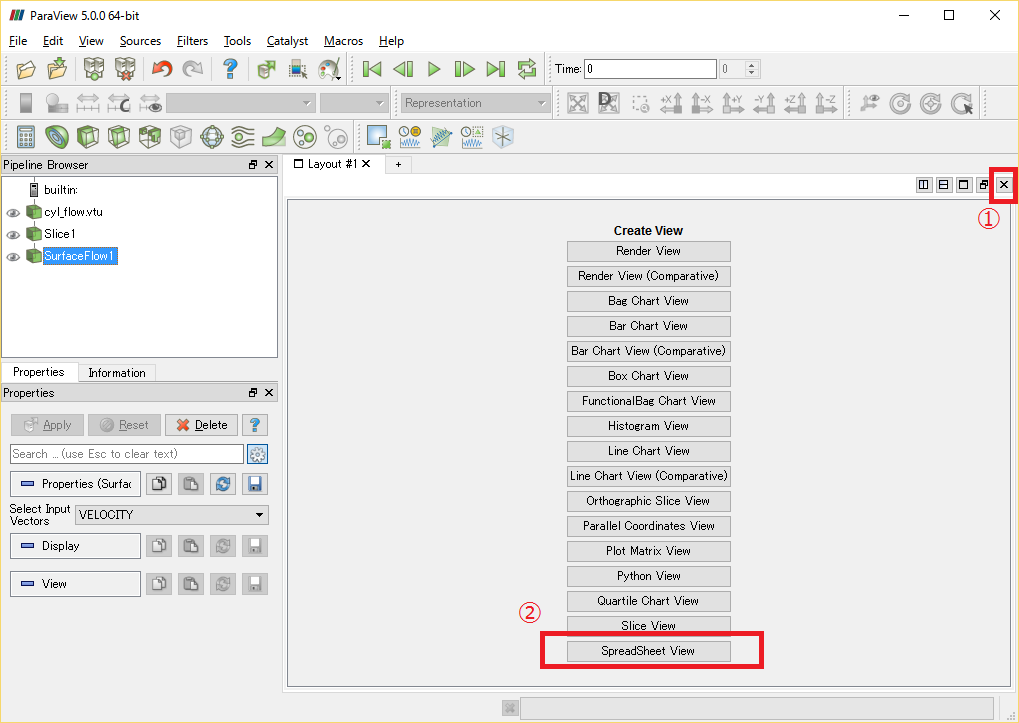

この点では、値が分からないので、スプレッドシートに計算結果を開きます。ビューアの右上のX印ボタンを押しビューアを閉じ、"SpredSheet View"をクリックします。

 open_spread_sheet

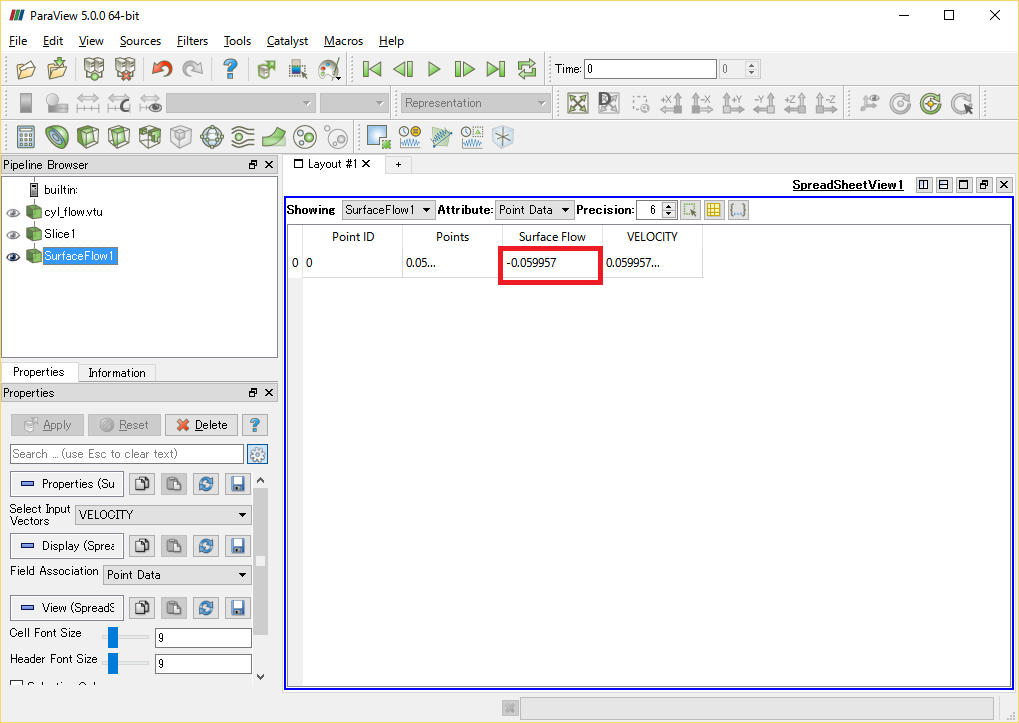

スプレッドシートの"Surface Flow"に表示されたものが、流量となります。

 display_surface_flow
