節点の移動(ANSYS ICEM CFD)

ANSYS ICEM CFDには、手動によるメッシュ編集機能があります。

この中でも節点の移動は、メッシュ品質の改善などのためによく利用されます。

手動による節点の移動

例えば、下図のように節点の位置が悪く、隣接するメッシュとの面積比または体積比が大きい場合があります。このような節点は移動して面積比や体積比を改善できると好ましいです。

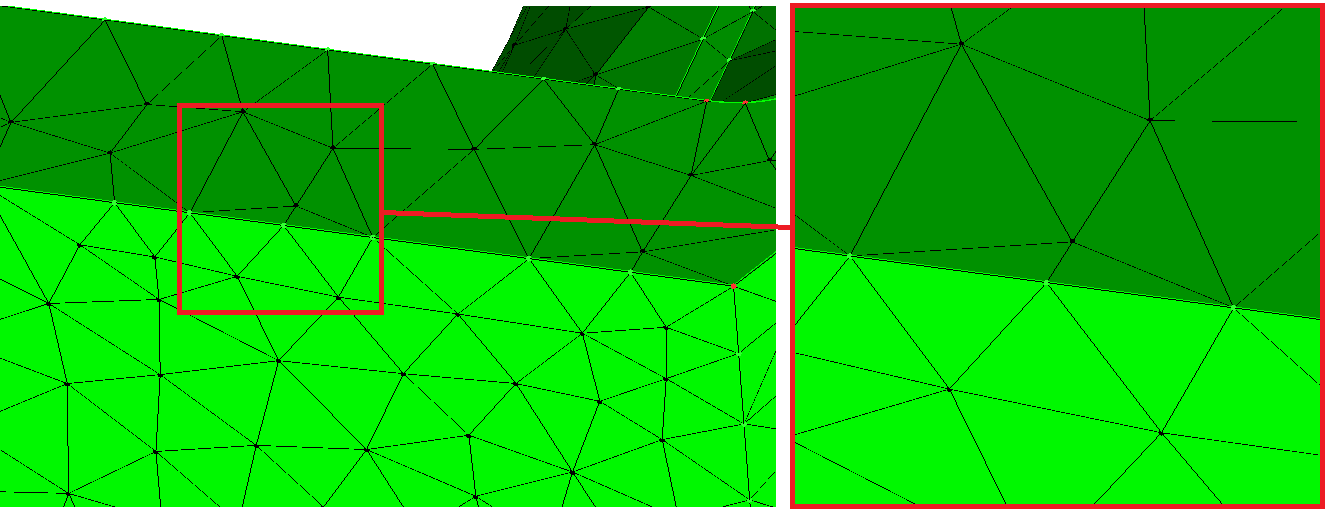

近すぎる節点

ANSYS ICEM CFDを使用すると、マウスのクリック操作で簡単にこの節点を面上や線上に拘束させながら移動できます。

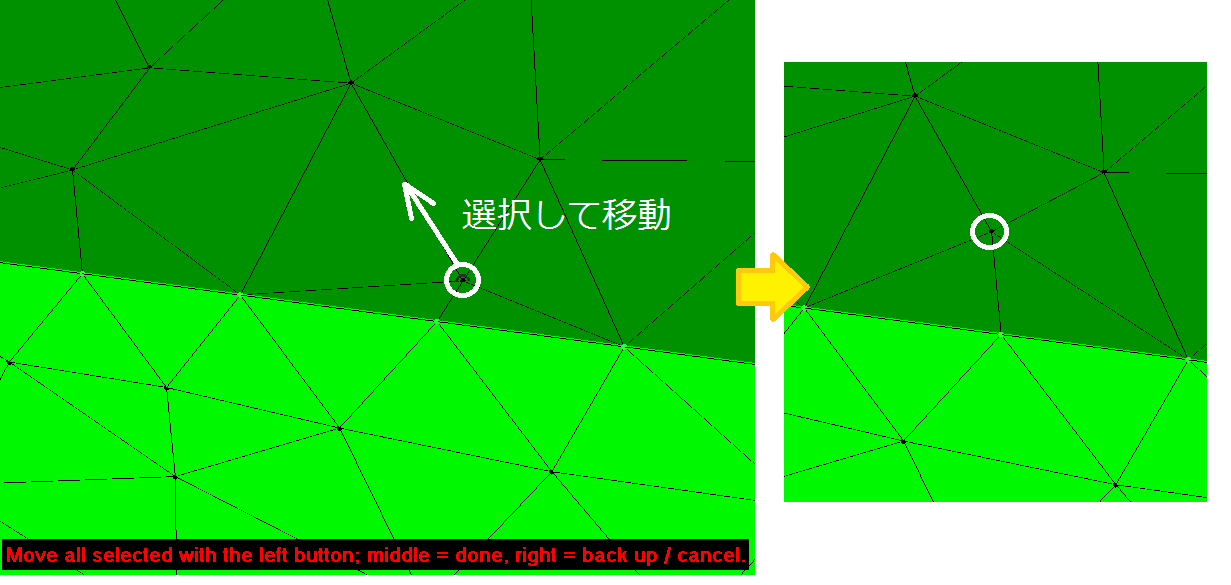

手動で移動

節点の移動操作により、隣接するメッシュとの面積比や体積比を改善することができました。
