節点の結合(ANSYS ICEM CFD)

ANSYS ICEM CFDには、手動によるメッシュ編集機能があります。

この中でも節点の結合は、メッシュ品質の改善などのためによく利用されます。

手動による節点の結合

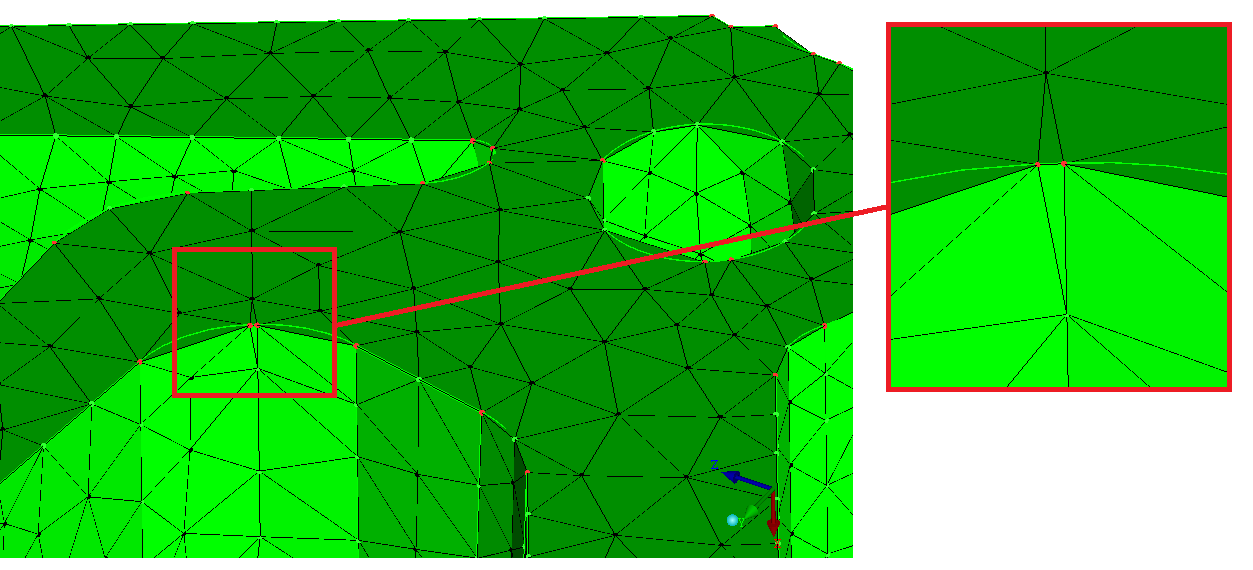

例えば、下図のような節点が近すぎるようなメッシュがある場合、このメッシュの品質は悪くなります。可能なら細長いメッシュを潰せると好ましいです。

近すぎる節点

ANSYS ICEM CFDを使用すると、マウスのクリック操作で簡単にこの節点を結合できます。

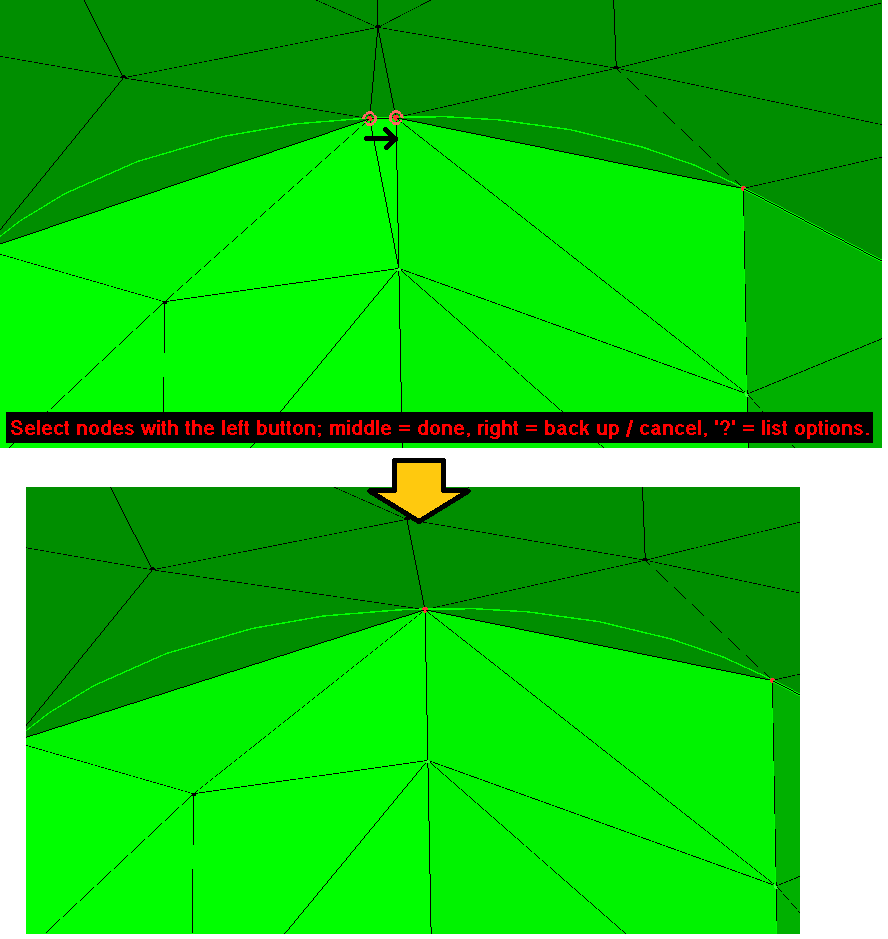

手動で結合

節点結合操作により、細長いテトラメッシュを潰すことができ、メッシュ品質を改善することがでました。
