視点を回転させる動画

可視化ソフトウェアParaViewを使用して、視点を回転させる動画を作成します。

ここでは、円筒の周りを回転する動画を作成します。

円筒の作成

ParaViewで円筒を作成しましょう。

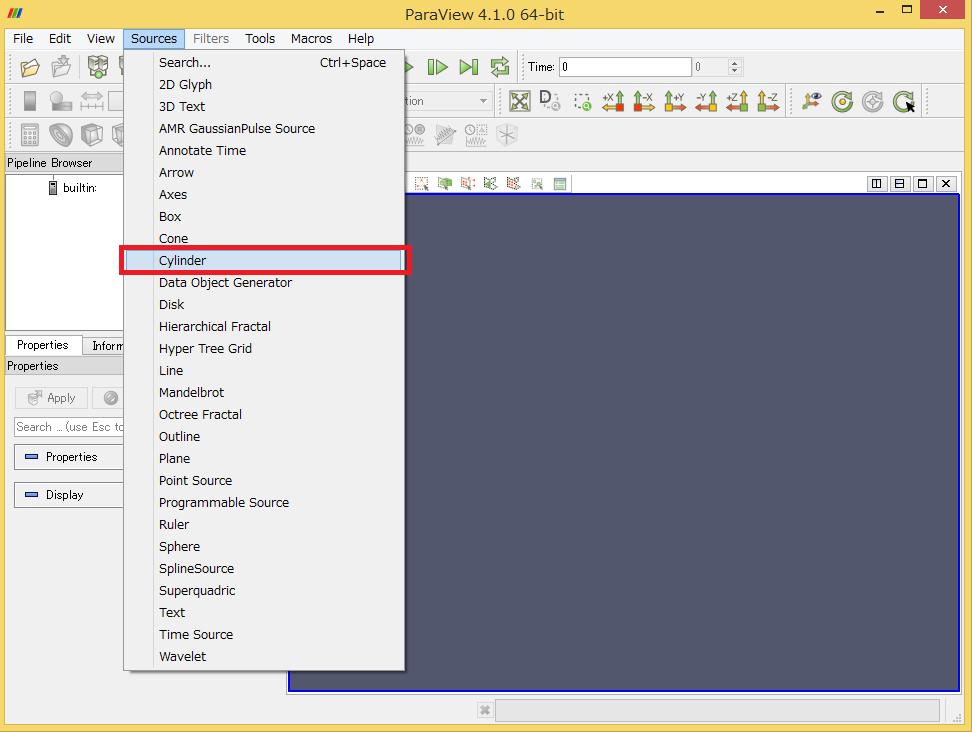

ParaViewで円筒を作成するには、メニューバーのSourcesからCylinderを選択します。

select_cylinder

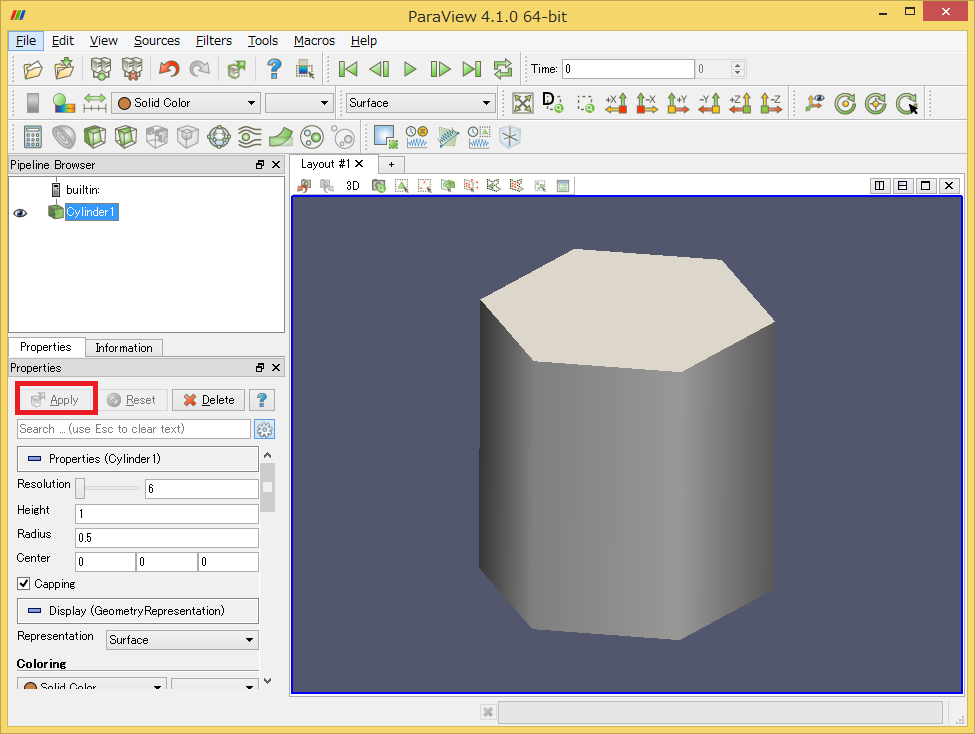

次に、Propertiesタブでデフォルト設定のまま"Apply"すると、6角柱ですが、円筒ができます。

create_cylinder

Propertiesタブの中の、"Resolution"を大きな値にすると、きれいな円柱を作成することができます。

"Animation Viewの表示"

視点を変える動画を作成するためには、"Animation View"を使用します。

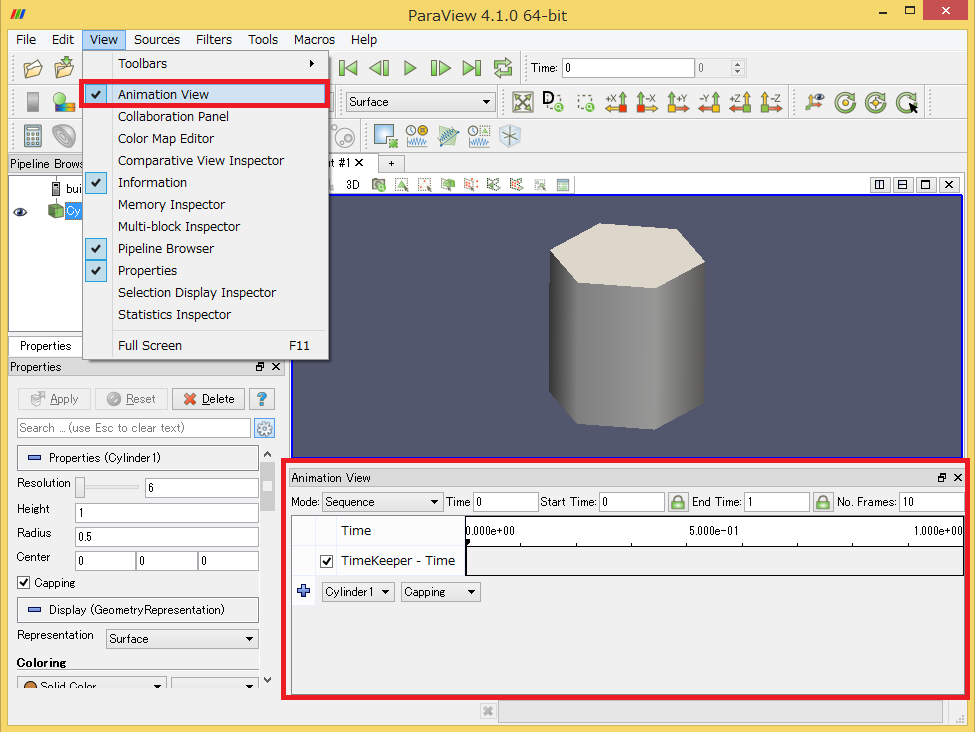

まず、"Animation View"を表示しましょう。これには、メニューバーの"View" から""Animation View"を有効にします。

enable_animation_view

動画の設定

"Animation View"の"+"の隣を"Camera"と"Orbit"に設定します。

set_Camera_orbit

次に、"Pipeline Browser"で"Cylinder1"が選択されていることを確認します。選択されていない場合は、クリックして選択します。

set_object

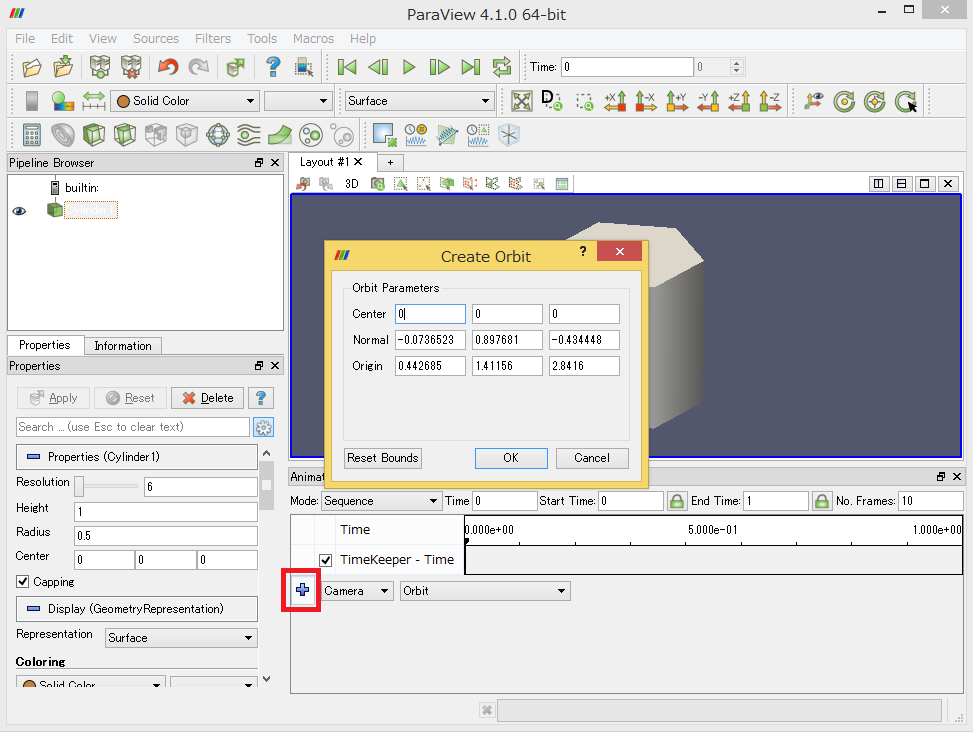

Cylinderを選択した後に、"Animation View"内の"+"アイコンをクリックします。

すると、"Create Object"ダイアログが立ち上がります。

click_plus

そのままの設定で"OK"します。

create_orbit

ここで、パラメータの意味は以下のようになっています。

Center:カメラの回転中心

Normal:回転面の法線方向。デフォルトはカメラのUpベクトルと同じ

動画の再生

ツールバーにある動画の再生ボタンをクリックして、動画を再生します。

play
