DEMデータの可視化

数値標高モデル(DEM;Digital Elevation Model)データを、可視化ソフトウェアParaViewを使用して可視化してみましょう。

DEMファイルは、US Geological Surveyが作ったデータ形式です。詳しくは、USGSのサイトをご覧ください。

DEMデータファイルの準備

ここでは、使用するDEMデータとして、VTKライブラリのサンプルデータを使用します。

midas にあるSainteHelens.demをダウンロードしてください。

ParaViewでDEMデータの読み込み

それでは、DEMデータファイルをParaViewに読み込みましょう。

メニューバーの"File"→"Open"から、"SainteHelens.dem"ファイルを選択します。

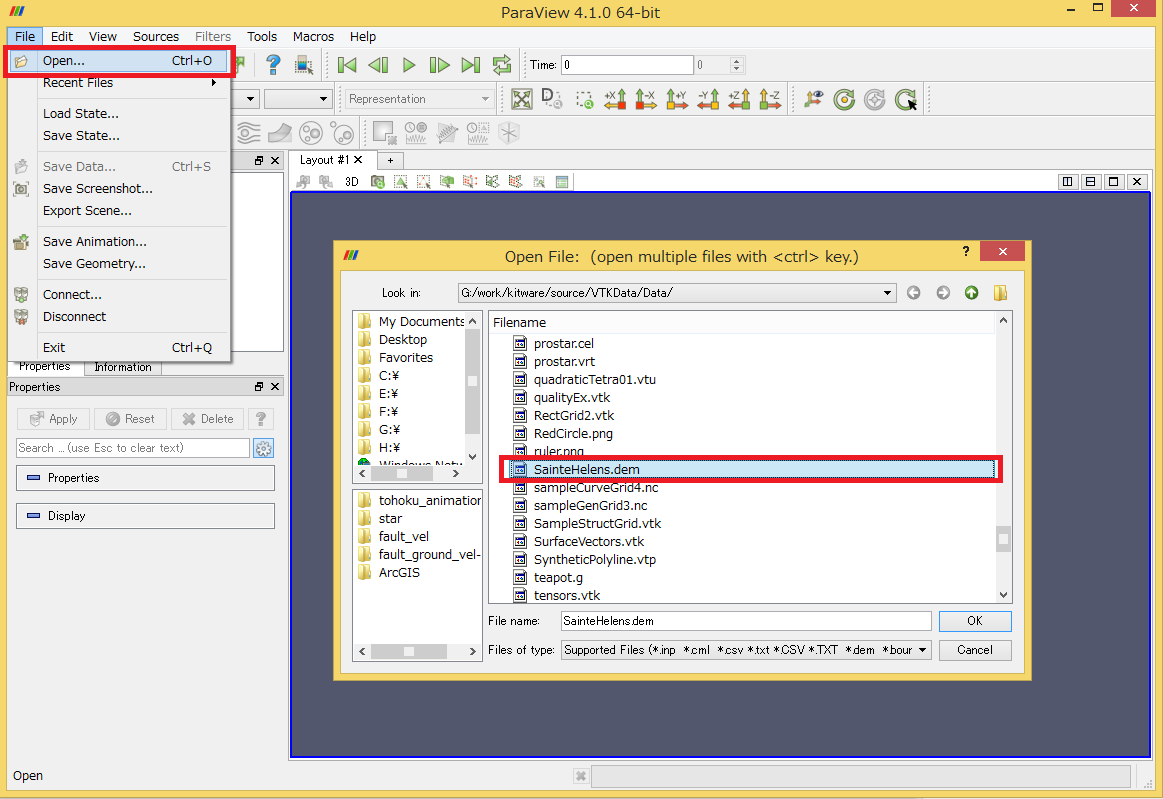

open DEM file

「Apply」ボタンを押すと、DEMファイルが読み込まれ、セント・ヘレンズ山が表示されます。ただし、読み込んだ段階では、標高のない平面となっています。

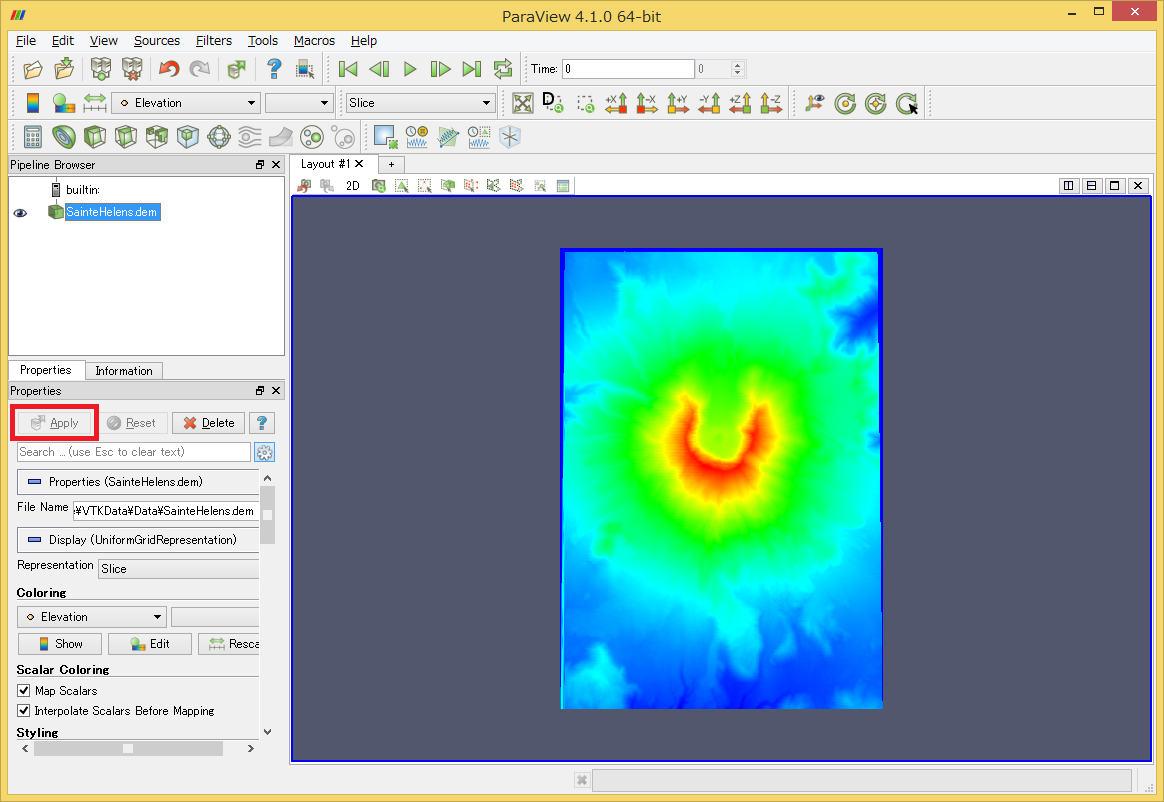

display SaintHelens.dem

標高データをワープする

読み込んだSaintHelens.demには、Elevationという変数に標高データが節点毎に入っています。

節点のz座標を標高だけ平行移動すると立体にすることができます。これには、メニューバーの"Filters"→"Alphabetical"→"Warp By Scalar"を使用します。

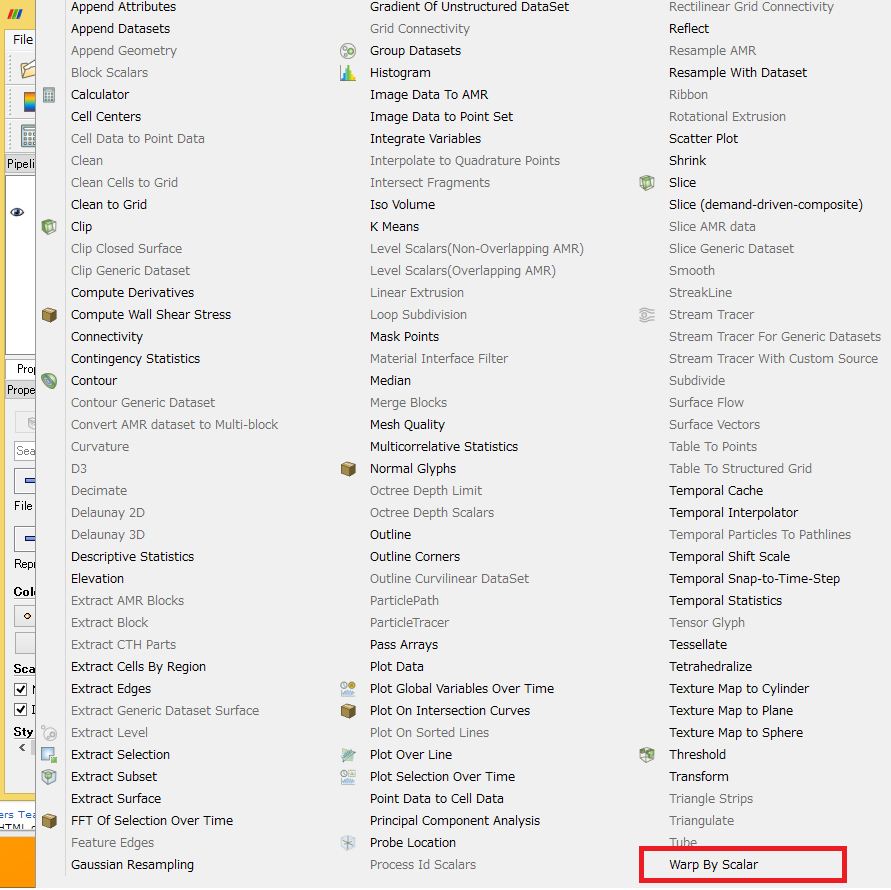

Select Warp By Scalar

"Properties"タブの設定はデフォルトのままで「Apply」ボタンを押すと、標高のあるデータとなります。

Scale Factorの値を適当に変えて、平行移動量を調整することもできます。

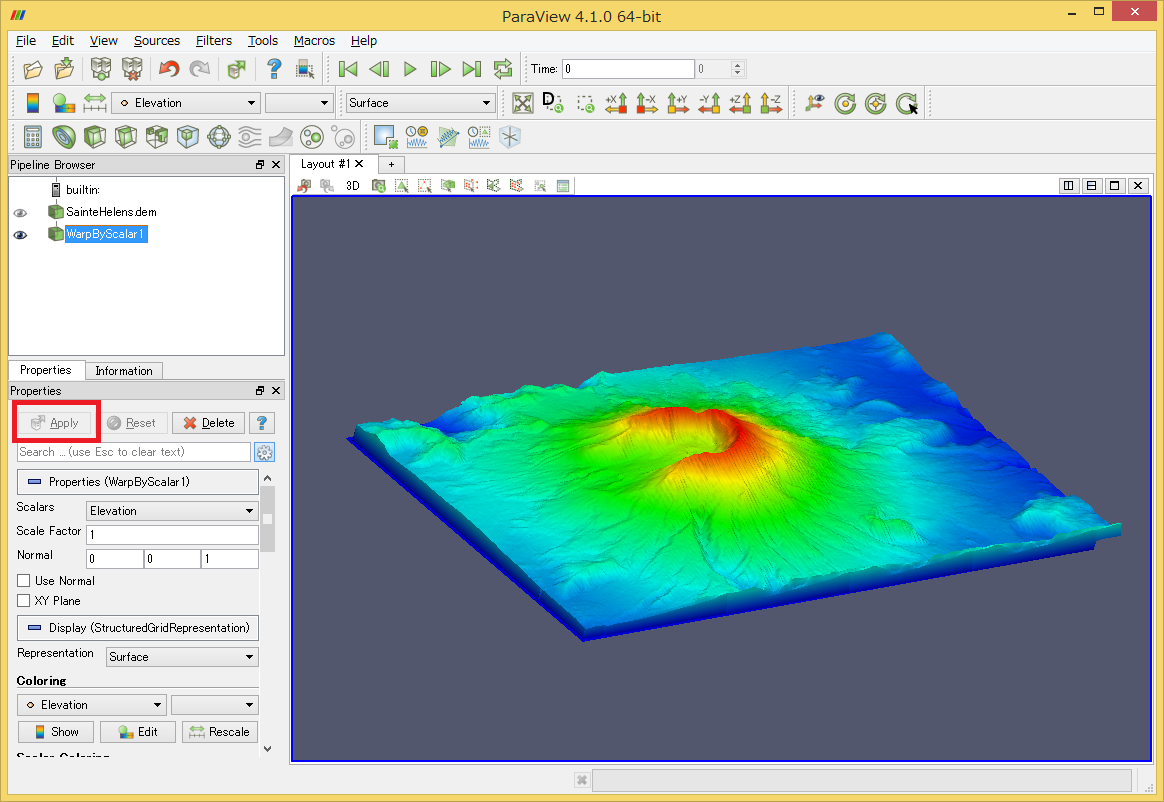

Apply Warp By Scalar
