スケールしない軸の表示

可視化ソフトウェアParaViewでは、Axes Grid機能を用いると、モデルを囲む軸を表示することができます。

しかし、Transforming機能を使用して、モデル寸法を見かけ上スケールした場合に、軸の寸法もスケールされ、実際の寸法を表示したい場合に不便です。

このような場合は以下のようにします。

軸の表示

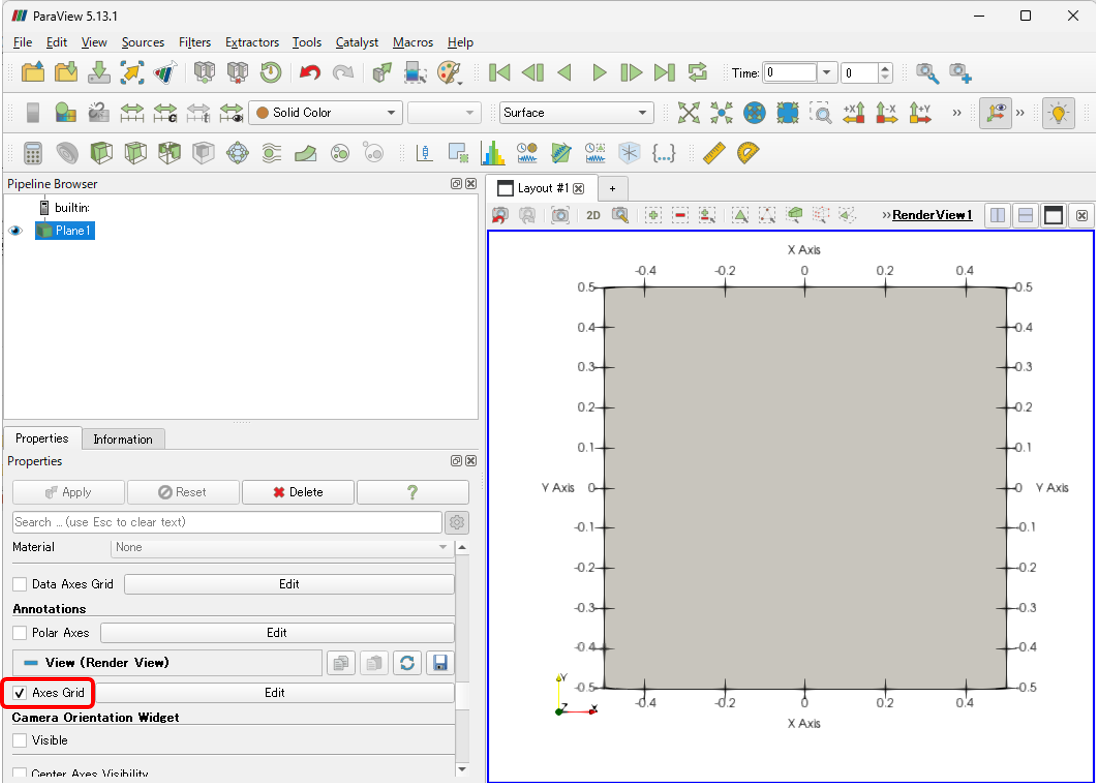

まず、軸を表示するためには、Axes Gridにチェックを入れます。

こうすると、モデルを囲む軸が表示されます。

 axes grid on

モデル寸法の見かけ上のスケール

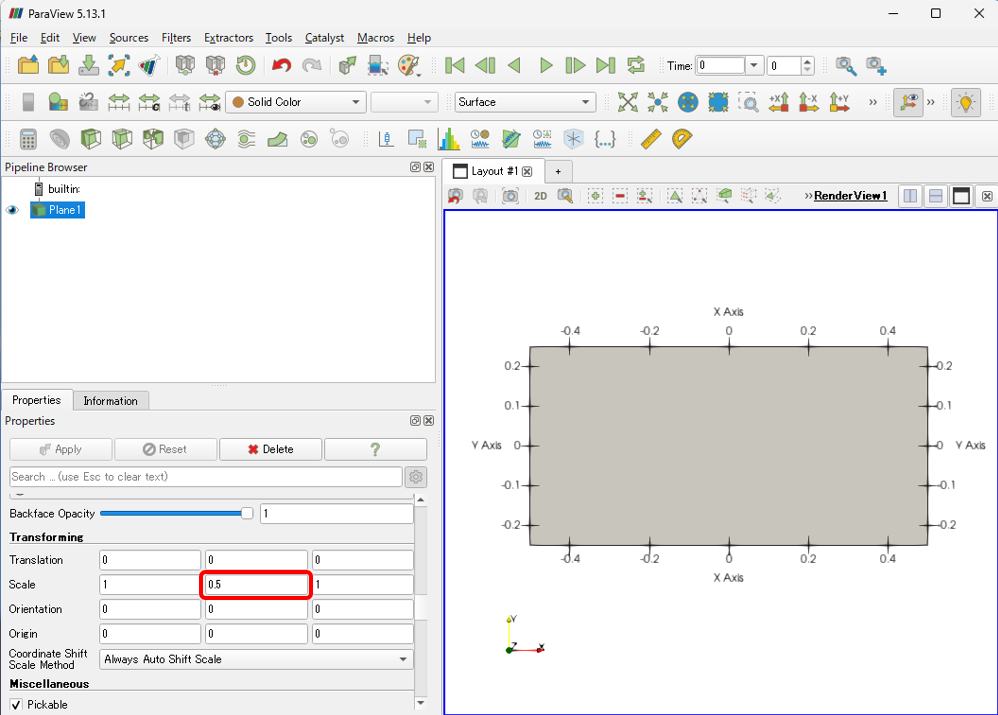

次に、モデル寸法を見かけ上だけスケールするには、Transforming機能を使用します。例えば、下図のように、y軸方向を0.5倍してみます。

 transforming scale

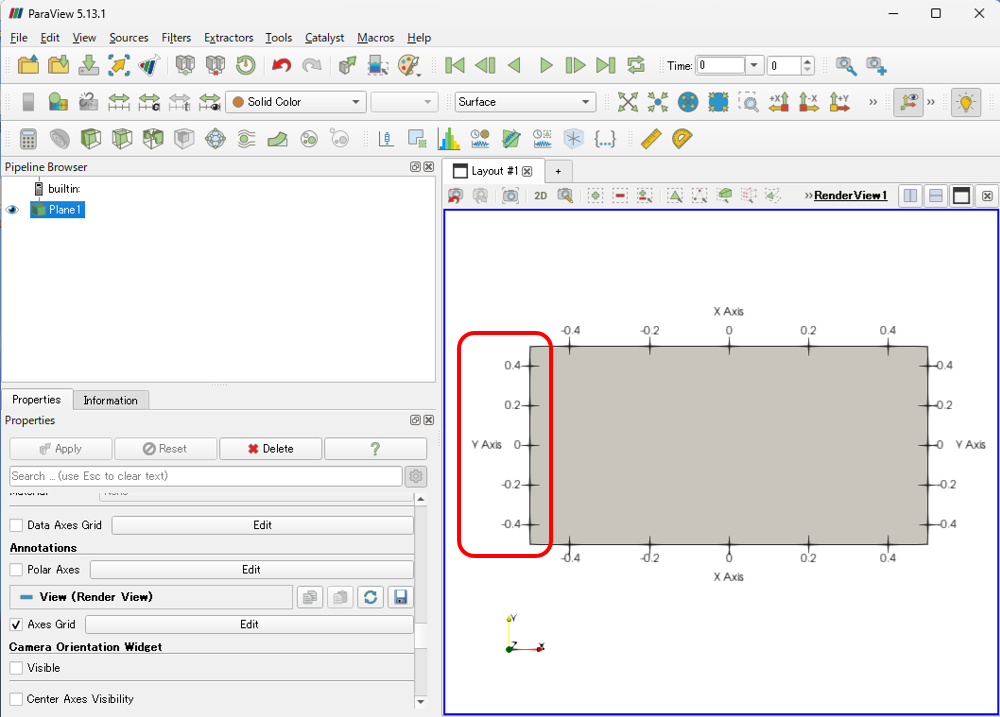

見かけ上というのは、実際のモデル寸法は元のままという意味ですなのですが、軸もスケールされ、半分の数値となってしまいます。

軸の見かけ上のスケール

以上のような場合、軸の寸法も見かけ上だけスケールします。

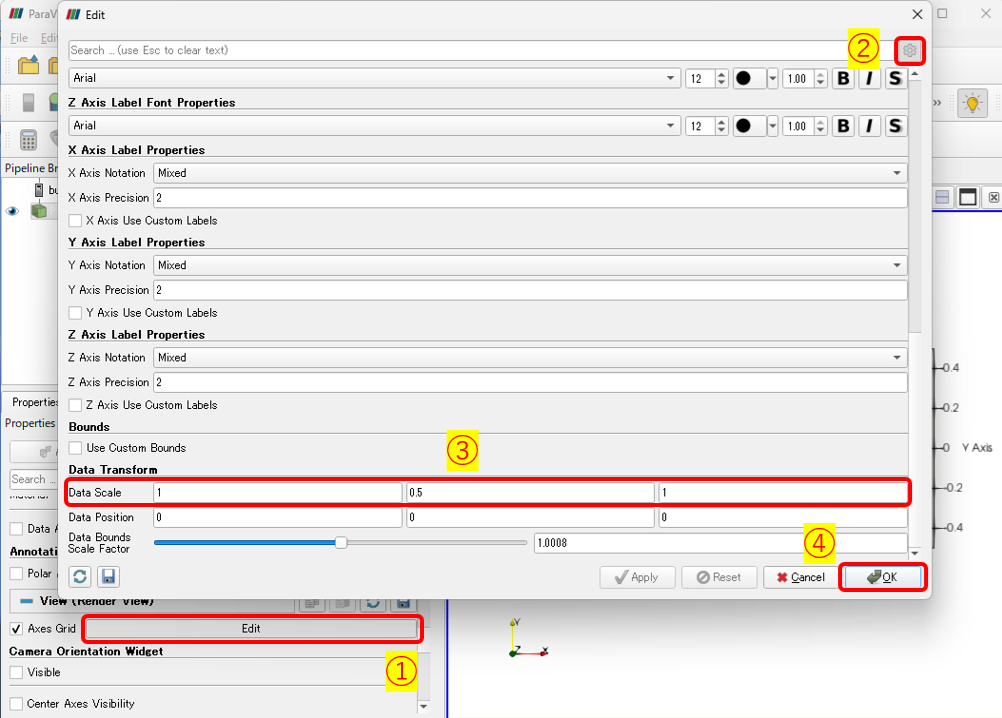

 Axes Grid > Editボタン

を押し、Edit窓の一番下のData Transformにおいて

 Data Scale

を、Transformingのscaleと同様な設定にします。

 data scale

このようにすると、軸の寸法も見かけ上だけスケールされます。

 axis scaling
