セル中心座標をセルデータとして追加する

セル中心座標をセルデータとして追加する†

可視化ソフトウェアParaViewで、メッシュのセル中心座標をセルデータとして追加するには、Coordinates（旧Append Location Attributes）フィルターを使用します。

以下に、使用例を示します。

↑

サンプルデータの作成†

サンプルデータとして、６面体要素からなるメッシュを作成します。

 Sources > Alphabetical > Unstructured Cell Types

を起動し、そのままApplyします。

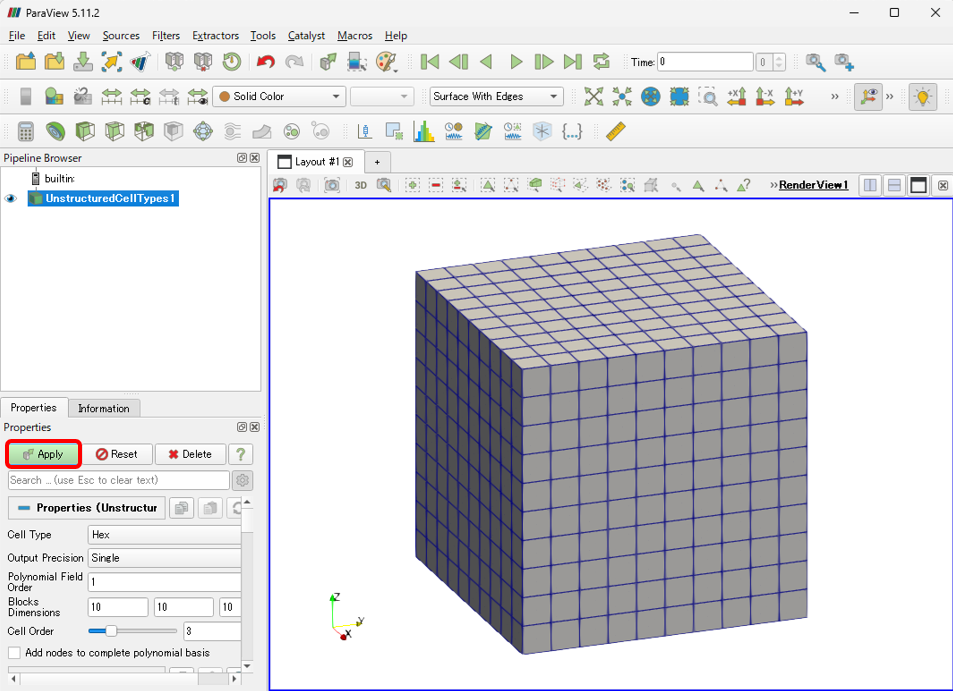

sample_hex
↑

Coordinates（旧Append Location Attributes）の適用†

次に、Coordinates（旧Append Location Attributes）フィルターを起動します。

 Filters > Alphabetical > Coordinates

オプションとして、下記があります。

  • Append Point Locations: 節点座標データを点データとして追加
  • Append Cell Centers: セル中心座標をセルデータとして追加

Append Cell Centersにチェックが入っていることを確認し、Applyしますと、セル中心座標のベクトル値がセルデータとして追加されたことが分かります。

AppendLocation Attibutes filter
