フィルター Random Attributes

可視化ソフトウェアParaViewのFiltersに含まれる"Random Attributes"フィルターは、節点や要素にランダムな変数を割り当てることができます。

 Filters > Alphabetical > Random Attributes

このフィルターは、ParaView内の操作のテストなどで、変数データが必要な場合に便利です。

例えば、デフォルトの設定

 Data Type:UnsignedChar
 Component Range: 0,  255
 Generate Cell Vectors:チェック

は、各要素に、ランダムに0~255の符号なし整数を成分に持つ3次元ベクトルを割り当てるので、ランダムな色をRGBで割り当てることと同義になります。

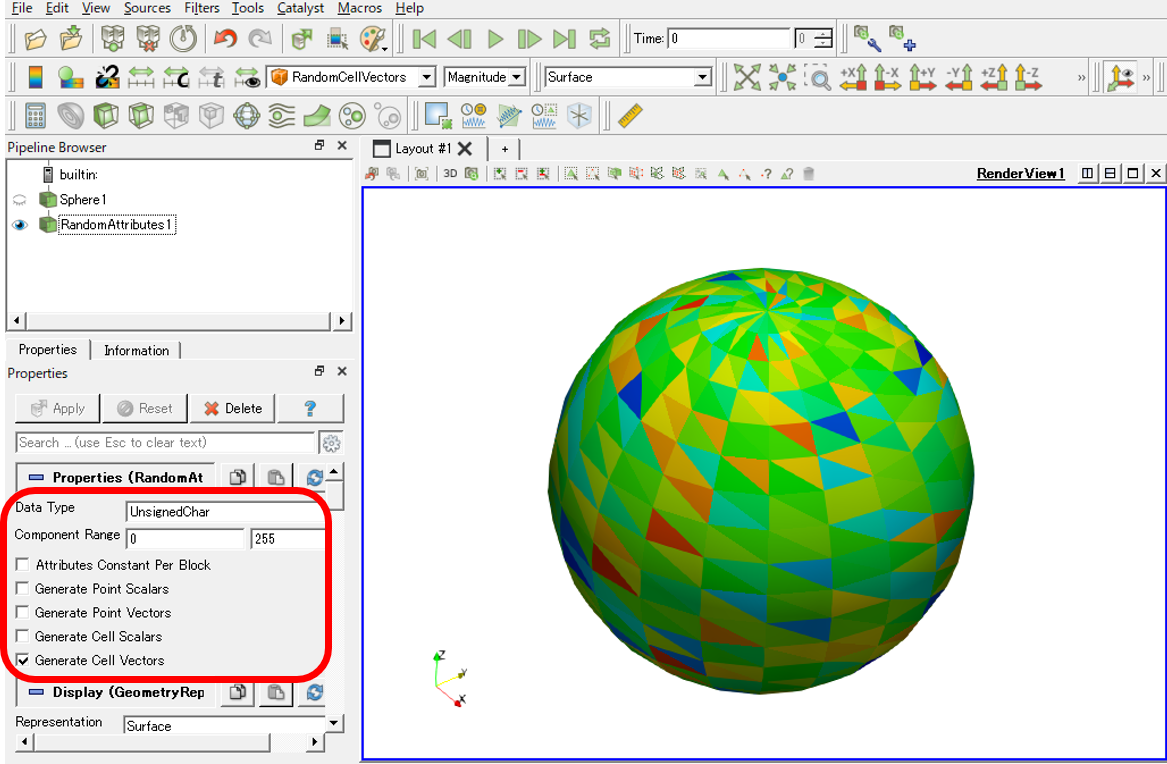

デフォルト設定

RGBでの色付けを確認したい場合は

 Scalar Coloring : Map Scalars

のチェックを外すと良いでしょう。

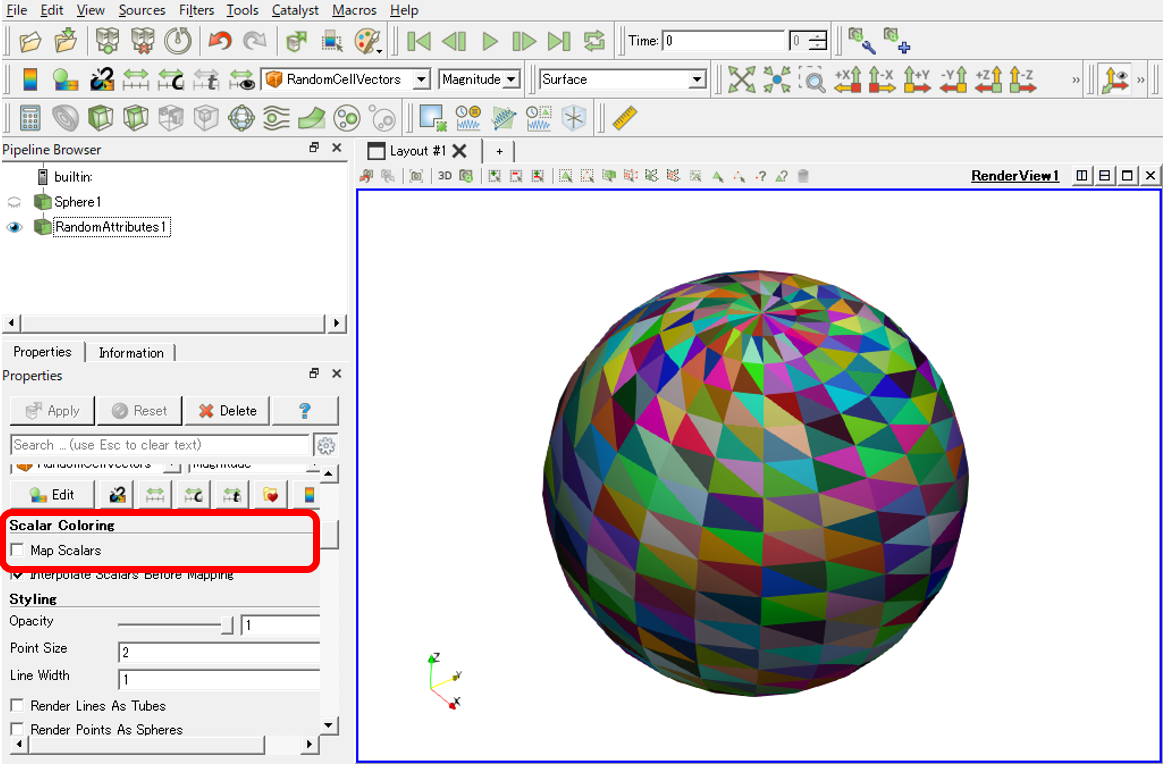

RGBの色付け

添付ファイル: filerandom_attributes_rgb.png 68件 [詳細] filerandom_attributes_default.png 77件 [詳細]
