プリズムのコーナーにフィレットを入れる †

ANSYS ICEM CFDで、プリズムを入れる際に、プリズムのコーナーにフィレットを入れることができます。

これによって、より流れに沿ったプリズムメッシュを作成することができます。

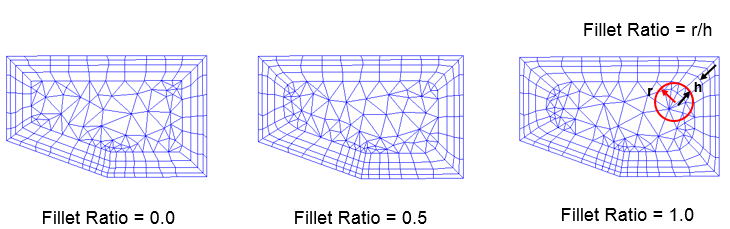

プリズムのコーナーにフィレットを入れるためには、プリズムの設定パラメータであるfillet ratioを調整します。

  • 0: フィレットなし
  • 1: fillet ratioは最後のプリズムの高さと等しい
fillet_ratio
添付ファイル: filefillet_ratio.png 561件 [詳細]
