特定のメッシュタイプを抽出

可視化ソフトウェアParaViewでは、複数のメッシュタイプが混在したメッシュから、特定のメッシュタイプのメッシュを抽出することができます。

以下では、その方法を説明します。

複数のメッシュタイプを含むメッシュ

下図は、複数のメッシュタイプを含んだメッシュの例です。このメッシュにはTETRA, HEXA, TRI, PENTA(Wedge), QUAD, PYRAMIDが含まれています。

 複数のメッシュタイプ混在

SpreadSheet View

次に、Spread Sheet Viewを開きます。

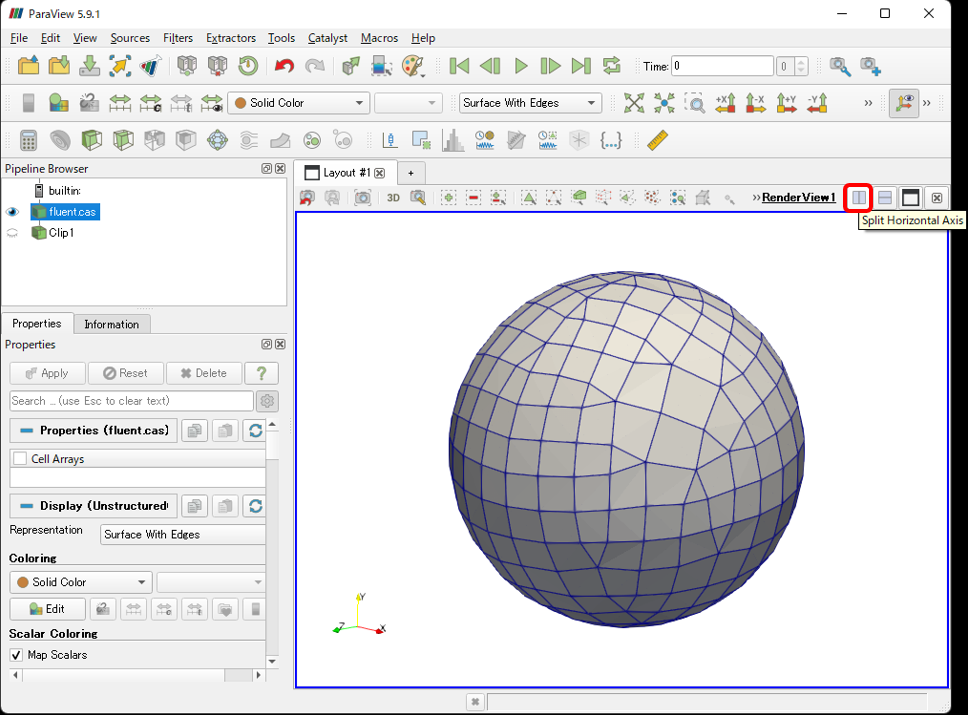

 Split Horizontal Axis

でビューアを分割します。

 Split Horizontal View

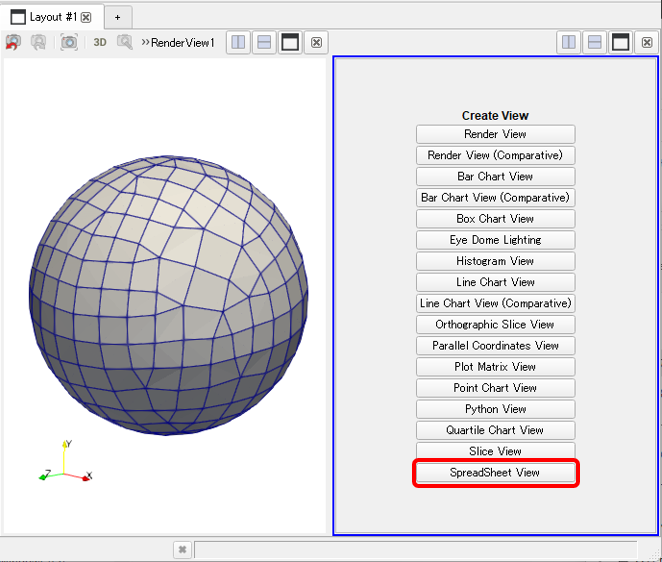

ビューアを分割したら、SpreadSheet Viewをクリックします。

 spread_sheet_viewをクリック

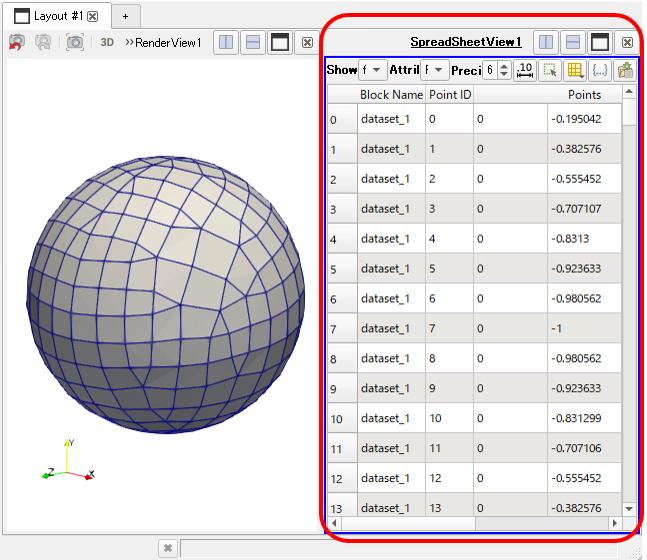

スプレッドシートが開きます。

 スプレッドシート

指定したメッシュタイプのメッシュを抽出

それでは、特定のメッシュタイプのメッシュを抽出しましょう。

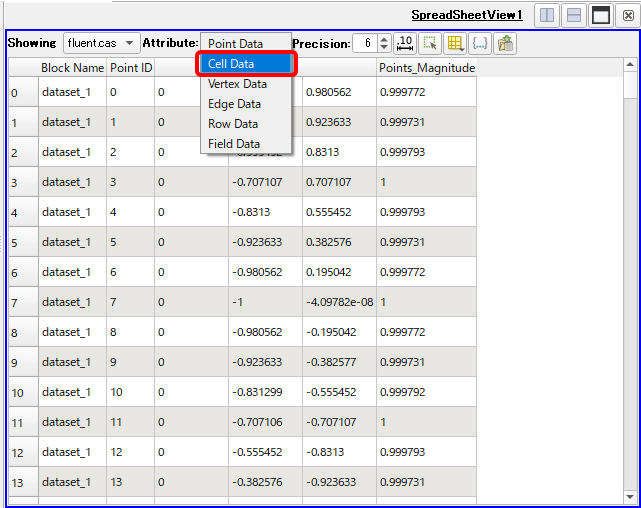

まず、スプレッドシートのAttributeCell Dataに変更します。

 Cell Dataに変更

次に、Cell Typeタブをクリックし、ソートします。

 Cell Typeによるソート

シート上で、特定のメッシュタイプを選択します。下図では、Wedge要素を選択しています。スプレッドシート上で選択すると、3Dビューア上でも対応するメッシュの輪郭がハイライトされていることが分かります。

なお、シート上で選択する際は、Shift + 左クリックを使用して、一括選択するとよいでしょう。

 Cell Typeの選択

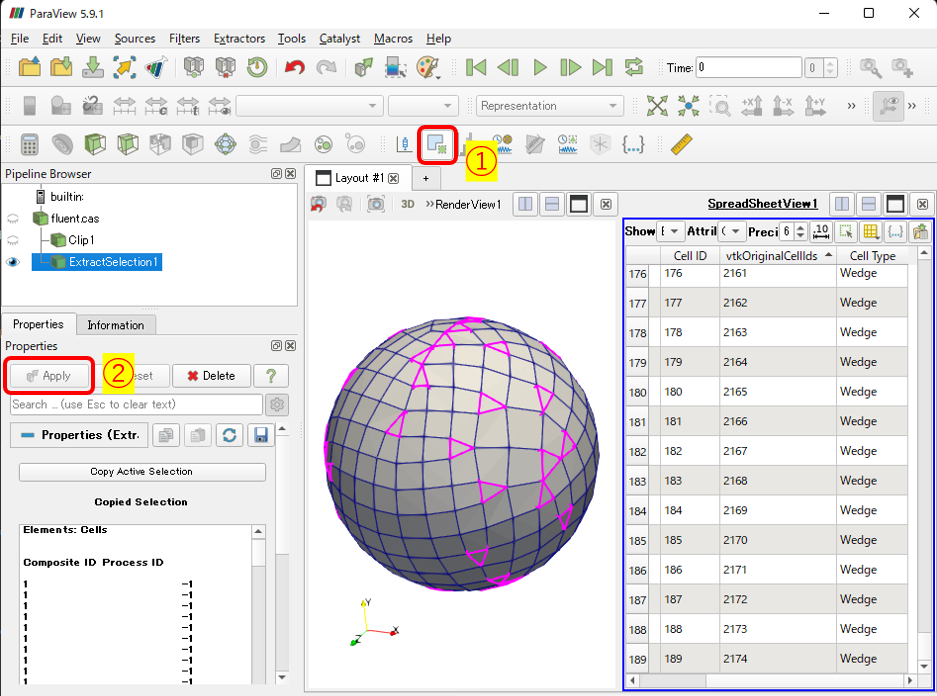

最後に、Extract Selectionフィルターをクリックし、Applyします。

 extract selectionフィルター

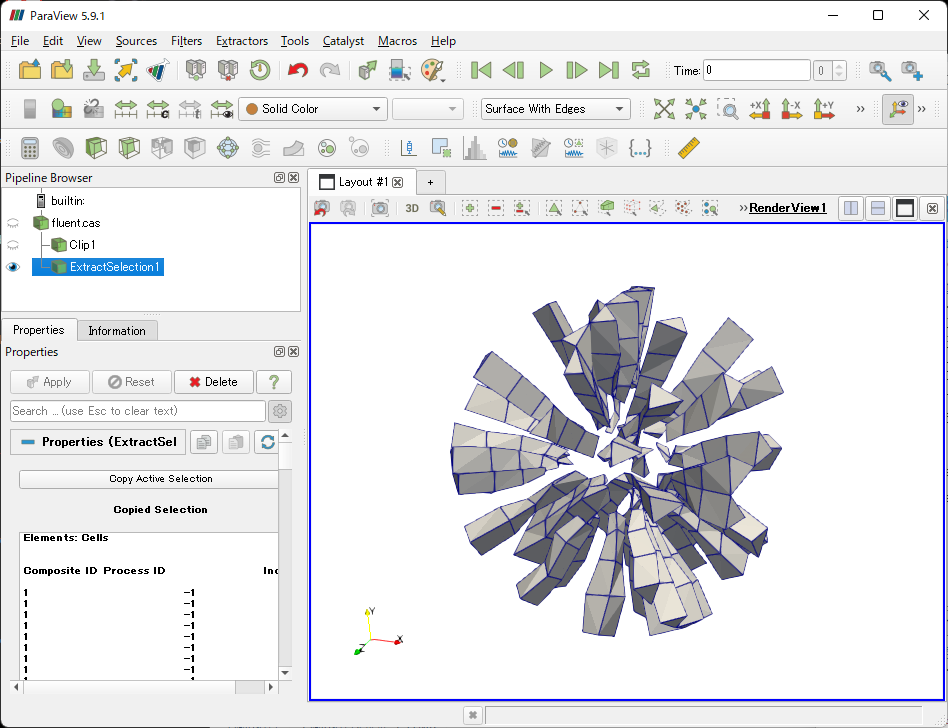

以上の操作により、選択したWedge要素のみが抽出できました。

 抽出されたメッシュ
