Cell Squish Index(多面体セルの品質)†

多面体（ポリヘドラル）メッシュで使用されるメッシュ品質です。

$$ Squish = \max_i\left (1-\frac{\vec A_i\cdot \vec r_{c0/xf_i}}{|\vec A_i||\vec r_{c0/xf_i}|\cos\theta}\right) $$

ここで、$\vec{A}$は面積ベクトル、$xf_i$は面の中心座標です。

$Squish$は、[0, 1]の値で、0に近いほど品質が良く、1に近いほど品質が悪くなります。

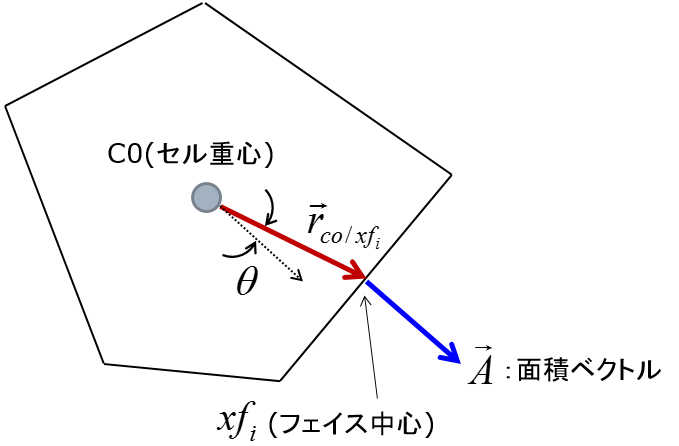

Cell Squish Index
