JAX-CFDをWindowsのAnacondaにインストールする

By K.Yoshimi

January 31, 2022

JAX-CFDは、Googleが開発している、数値流体力学における機械学習、自動微分、ハードウェアアクセラレータ（GPU/TPU）の可能性を探るための実験研究プロジェクトで、 JAXで実装されています。

今のところ、非定常の乱流計算に焦点が当てられていますが、定常のRANS計算なども今後、実装されていく予定とのことです。

将来的には、jax-cfdの機能は3次元に拡張され、ANSYS Fluentのソルバーの高速化のために導入されるとの情報もあります。

今回は、JAX-CFDをWindowsのAnaconda上にインストールします。

Visual Studoのインストール

JAX-CFDをAnaconda上で使用するためには、Jaxlibをソースコードからビルドする必要があるため、C++コンパイラーが必要です。

ここでは、Visual Studio 2019をインストールしました。

Cuda，cuDNNのインストール

また、CUDAとcuDNNをインストールします。

私のマシンに入っている、NVIDIA GeForce RTX 2080 Tiに対応している

CUDA Toolkit 11.6

cuDNN 8.3.2

をインストールしました。

ここで、システム環境変数のPathに

C:\PROGRA~1\NVIDIA~2\CUDA\v11.6\bin

C:\PROGRA~1\NVIDIA~2\CUDA\v11.6\libnvvp

があることを確認し、無い場合は追加します。

仮想環境の作成

まず、AnacondaにJAX-CFDの作業をするための仮想環境を追加します。

Anaconda Promptを立ち上げ、下記のコマンドを実行すると、新しい仮想環境jax_cfdが追加されます。

ここでは、pythonのバージョンとして、3.8を指定しています。

(base) C:/Users/(ユーザ名)>conda create -n jax_cfd python=3.8

実際に、新しい仮想環境が追加されたことを確認するために、conda info -eを実行しますと、jax_cfdを確認できます。

(base) C:/Users/(ユーザ名)>conda info -e
# conda environments:
#
base                  *  C:/Users/(ユーザ名)/Anaconda3
jax_cfd                  C:/Users/(ユーザ名)/Anaconda3/envs/jax_cfd

また、追加した仮想環境jax_cfdに移動するために、activateコマンドを使用します。

(base) C:/Users/(ユーザ名)>activate jax_cfd

(jax_cfd) C:/Users/(ユーザ名)>

下記ビルド時にnumpyモジュールが要求されますので、先に、numpyをインストールしておきます。

(jax_cfd) C:/Users/(ユーザ名)>pip install numpy

JAXのインストール

次に、JAXをインストールします。

JAXは、LinuxやmacOSにはバイナリが用意されていますが、Windows用は用意されておりませんので、ソースコードから生成する必要があります。

MSYS2のインストール

まず、ソースのビルドに必要なコマンドを導入します。そのために、MSYS2をインストールします。

リンク先から、インストーラーをダウンロードし、指示通りに実行してインストールします。

インストールしたら、MSYS2のシェル上で、下記のコマンドを実行します。

pacman -S patch coreutils

これにより、patchやrealpathといったコマンドが使用できるようになります。

続けて、システム環境変数の編集でインストールしたMSYS2のbinをパスに追加します。

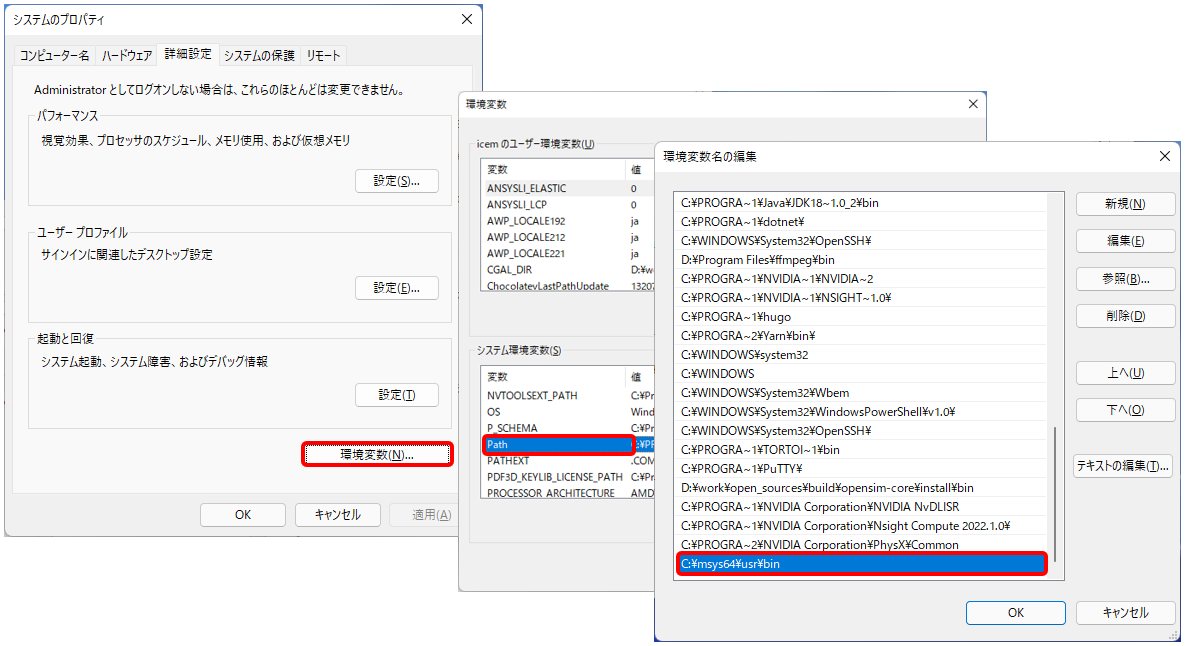

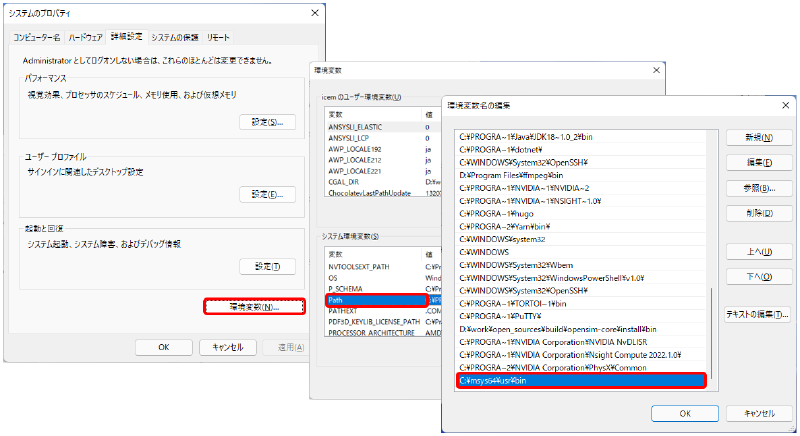

下図のように

システムのプロパティ ⇒　環境変数(N)…

と進み、システム環境変数の中にあるPathに対して、インストールしたMSYS2のbin

C:/msys64/usr/bin

を追加します。

以上により、Anaconda Promptからも、これらのコマンドを利用できるようになります。

JAXのソースコードをダウンロード

JAXのソースコードをリンク先から、適当な場所に、ダウンロードあるいは、Gitでクローンします。

Jaxlibのビルド

Anaconda Promptを一旦閉じてから、再び開き、仮想環境jax_cfdに移動します。

※ システム環境変数の変更を有効にするためには、Promptの再起動が必要です。

Prompt上で、patchやrealpathのコマンドをタイプし、存在していることを確認しましょう。

それでは、ダウンロードしたJAXのフォルダに移動しましょう。

(jax_cfd) C:/Users/(ユーザ名)> cd C:/(ダウンロード先)/jax

使用するCUDAやcuDNNのインストール先や、バージョンを指定して、下記のようなコマンドでビルドを実行します。

python build/build.py --enable_cuda^
 --cuda_path="C:/Program Files/NVIDIA GPU Computing Toolkit/CUDA/v11.6"^
 --cudnn_path="C:/Program Files/NVIDIA/CUDNN/v8.3"^
 --cuda_version="11.6"^
 --cudnn_version="8.3.2"

ビルドには、少々時間がかかりますので、辛抱強く待ちます。

※ エラーが出る場合もありますが、大抵は、Google検索で解決します。

ビルドが終わると、jaxlibのwheelファイルが、distフォルダ下に生成されますので、それをpipコマンドでインストールします。

(jax_cfd) C:/(ダウンロード先)/jax> pip install C:/(ダウンロード先)/jax/dist/jaxlib-0.1.77-cp38-none-win_amd64.whl

続けて、JAX本体を下記コマンドで、インストールします。

(jax_cfd) C:/(ダウンロード先)/jax> pip install -e .

JAX-CFDのインストール

JAX-CFDのインストールは、下記のコマンドを実行します。

(jax_cfd) C:/(ダウンロード先)/jax>pip install jax-cfd

また、デモの計算では、seaborn、xarrayが要求されますので、これらも先に、インストールしておきます。

C:/(ダウンロード先)> pip install seaborn xarray

JAX-CFDのダウンロード

JAX-CFDのソースコードをリンク先から、適当な場所に、ダウンロードあるいは、Gitでクローンします。

デモの実行

JAX-CFDのnotebookフォルダ中に、Jupyter Notebook用のサンプルがいくつかあります。

jax-cfd/notebook

ここでは、demo.ipynbから作成した、下記のdemo.pyファイルを適当なフォルダに置き、実行します。

import jax
import jax.numpy as jnp
import jax_cfd.base as cfd
import numpy as np
import seaborn
import xarray
import matplotlib.pyplot as plt

size = 256
density = 1.
viscosity = 1e-3
seed = 0
inner_steps = 25
outer_steps = 200

max_velocity = 2.0
cfl_safety_factor = 0.5

# Define the physical dimensions of the simulation.
grid = cfd.grids.Grid((size, size), domain=((0, 2 * jnp.pi), (0, 2 * jnp.pi)))

# Construct a rondom initial velocity. The `filtered_velocity_field` function
# ensures that the initial velocity is divergence free and it filtered out
# high frequency fluctuations.
v0 = cfd.initial_conditions.filtered_velocity_field(
    jax.random.PRNGKey(seed), grid, max_velocity)

# Choose a time step.
dt = cfd.equations.stable_time_step(
    max_velocity, cfl_safety_factor, viscosity, grid)

# Define a step function and use it to compute a trajectory.
step_fn = cfd.funcutils.repeated(
    cfd.equations.semi_implicit_navier_stokes(
        density=density, viscosity=viscosity, dt=dt, grid=grid),
    steps=inner_steps)
rollout_fn = jax.jit(cfd.funcutils.trajectory(step_fn, outer_steps))
_, trajectory = jax.device_get(rollout_fn(v0))

# JAX-CFD uses GridVariable objects for input/output.  These objects contain:
#  - array data
#  - an "offset" that documents the position on the unit-cell where the data
#    values are located
#  - grid properties
#  - boundary conditions on the variable
with np.printoptions(edgeitems=1):
    for i, u in enumerate(trajectory):
        print(f'Component {i}: {u}')



# load into xarray for visualization and analysis
ds = xarray.Dataset(
    {
        'u': (('time', 'x', 'y'), trajectory[0].data),
        'v': (('time', 'x', 'y'), trajectory[1].data),
    },
    coords={
        'x': grid.axes()[0],
        'y': grid.axes()[1],
        'time': dt * inner_steps * np.arange(outer_steps)
    }
)

def vorticity(ds):
    return (ds.v.differentiate('x') - ds.u.differentiate('y')).rename('vorticity')

(ds.pipe(vorticity).thin(time=20)
   .plot.imshow(col='time', cmap=seaborn.cm.icefire, robust=True, col_wrap=5))

plt.show()

実行コマンドは、下記です。

(jax_cfd) C:/work/jax_cfd_demo> python demo.py

要素数は65,025で、内部繰り返し25回、外部繰り返し200回ですが、GPUで計算しているので10秒とかからずに終わます。

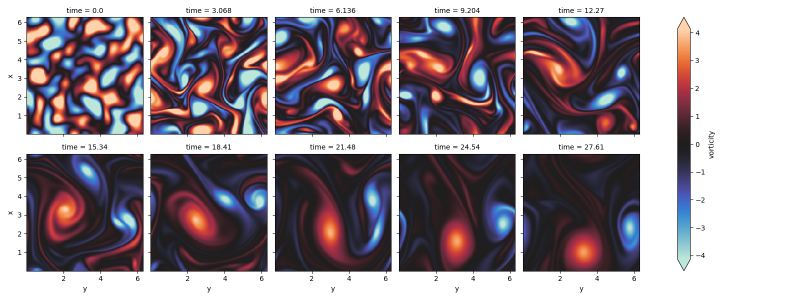

出力としては、論文に掲載されている図が描画されます。
