LIGGGHTSのパッキング

はじめに

WindowsのWSL2上のUbuntu 20.04.4 LTSに、オープンソースのDEM(Discrete Element Method, 個別要素法)ソフトウェア であるLIGGGHTS をインストールし、パッキングの例題を動かしてみましょう。

LIGGGHTSのインストール

WSL2のUbuntu 20.04.4 LTSには、LIGGGHTSのバイナリが既に存在しますので、インストールは簡単です。

下記のコマンドでインストールします。

sudo apt-get update
sudo apt-get install liggghts

インストールが完了したら

liggghts

というコマンドを打ち、存在していれば、インストールは成功です。

パッキングの例題

LIGGGHTSの例題は、ソースコードに含まれますので、gitでソースコードを取得します。

git clone https://github.com/CFDEMproject/LIGGGHTS-PUBLIC.git

ソースコードを入手したら、パッキングの例題のあるフォルダに移動します。

cd LIGGGHTS-PUBLIC/examples/LIGGGHTS/Tutorials_public/packing

例題の実行は、下記のコマンドのようにして、入力ファイルin.packingを渡します。

liggghts < in.packing

計算が終了すると、postフォルダの中にvtk形式の結果が保存されます。

vtk形式の結果ファイルは、可視化ソフトウェアのParaViewで可視化できます。

ParaViewは、LIGGGHTSと一緒にインストールされますが、上手く動作しないかもしれません。

上手く動かない場合は、、Windows上にParaViewをインストールした方が簡単かもしれません。

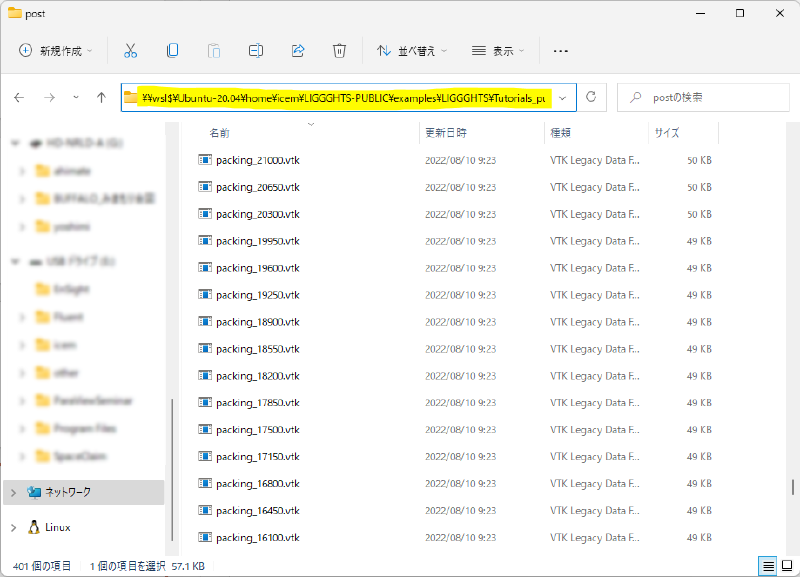

もし、Windows上のParaViewを使用する場合は、Windowsのエクスプローラーのアドレスに

\\wsl$\Ubuntu-20.04\home\ユーザ名\LIGGGHTS-PUBLIC\examples\LIGGGHTS\Tutorials_public\packing\post

と入力することで、Ubuntuのフォルダにアクセスできます。

ParaViewにおける描画は、粒子の時系列データ（packing_＊＊.vtk）を読み込んだ後、 下図のように3D Glyphsで球を用いて表示し、半径を表すraidus変数でスケーリングするとよいでしょう。

• Scaling: チェックを入れる

• Scale Factor: 1

• Scale Array: radius

• Glyph Type: Sphere

• Radius: 1.0

• Theta Resolution: 20

• Phi Resolution: 20

結果を動画にすると下記のように、球の半径が増大し、充填される様子がわかります。

• packing
• liggghts
