毛細管現象のシミュレーション

By M.Sato

May 7, 2024

概要

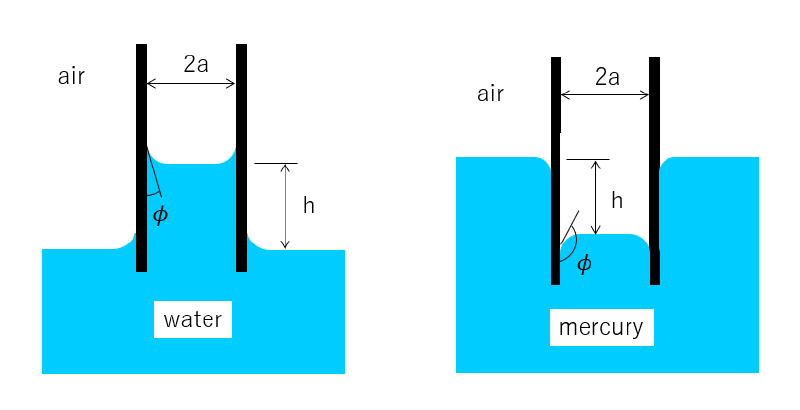

水たまりに微小な円筒空洞があるパイプ（毛管）を挿入すると毛管内の水面位置が上昇する。

また、水銀（常温で液体）たまりに毛管を挿入すると毛管内の自由表面位置は周辺の液面位置よりも下降している。

これらは毛細管現象として知られている。

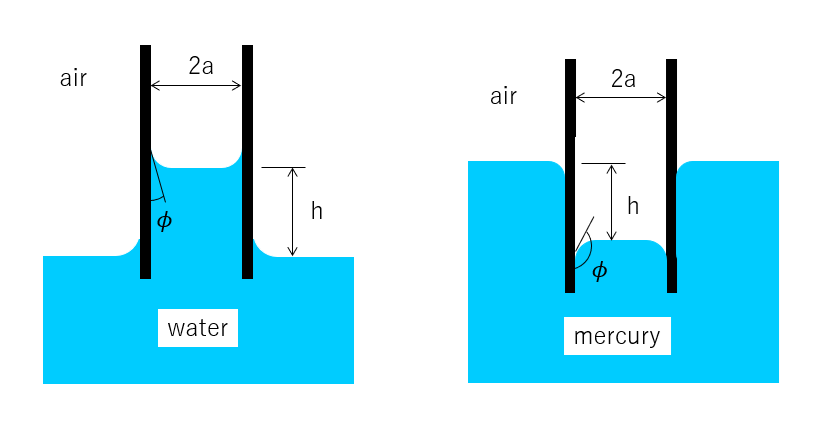

メニスカス

ここでは、Ansys Fluentを使い毛細管現象のシミュレーションを行ってみた。

また、自由表面（メニスカス）形状の理論解を導いてみた。

👉 Youtube動画もありますので、ご参考ください。

Fluentを使った解析

Fluentでは自由表面に作用する表面張力係数および、自由表面が固体壁と接する場合の接触角を指定した解析が可能である。

ここでは、液体が水の場合と水銀の場合を対象にしてVOF法を使ってシミュレーションを行ってみた。

なお、形状の対称性を考慮し軸対称モデルを使って計算を行った。

水-空気界面の毛管上昇

毛管の半径$a$が、$1$mm, $2$mm, $4$mmの３ケースについて計算を行った。

物性値

ここでは流体物性値を以下のように設定した。

なお、今回の計算では静止状態の流体の平衡を計算することになるため、計算の安定性を考慮して粘度値は実際の値を1000倍したものにしている。

$$ \begin{array}{ll} 空気密度：&\rho_{air} = 1.2 [kg/m^3] \\ 空気粘度：&\mu_{air} = 1.8\times10^{-2} [Pa.s] \\ 水密度：&\rho_{water} = 1000 [kg/m^3] \\ 水粘度：&\mu_{water} = 1.0 [Pa.s] \\ 水-空気間の表面張力： &\sigma = 0.072 [N/m] \\ 接触角： &\phi = 30 [deg] \end{array} $$

解析領域

基準水面位置からの毛管上昇量の概算値を推定し解析領域を設定した。

毛管上昇量の推定値$h$は次式で表される。これは自由表面形状が球面であると仮定した時の簡易式である。

$$ h = \frac{ 2 \sigma \cos\phi } {\rho g a} $$

ここで、 $\sigma$：表面張力係数、$\phi$：接触角、$\rho$：液体密度、$g$：重力加速度、$a$：毛管の半径

これから液面上昇量を推定すると以下のようになった。

半径a[mm]	上昇量h[mm]
1	12.7
2	6.36
4	3.18

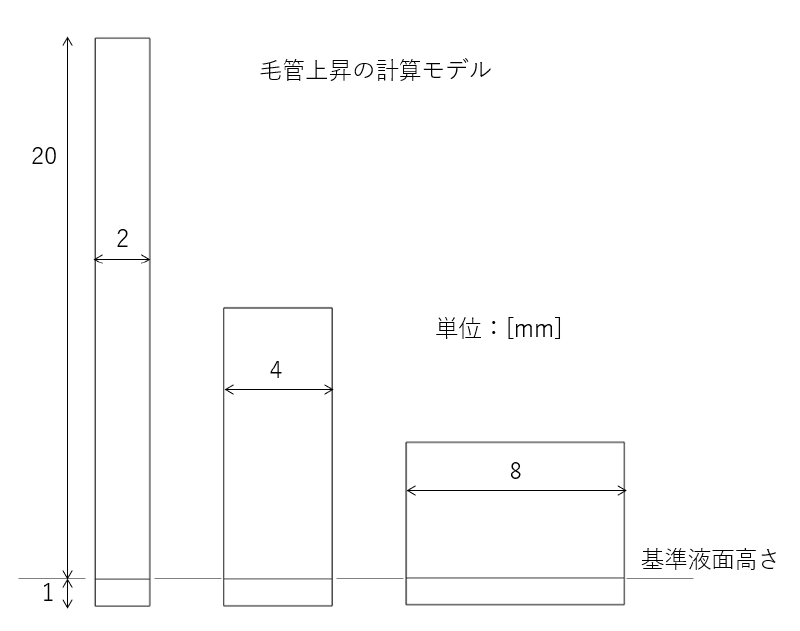

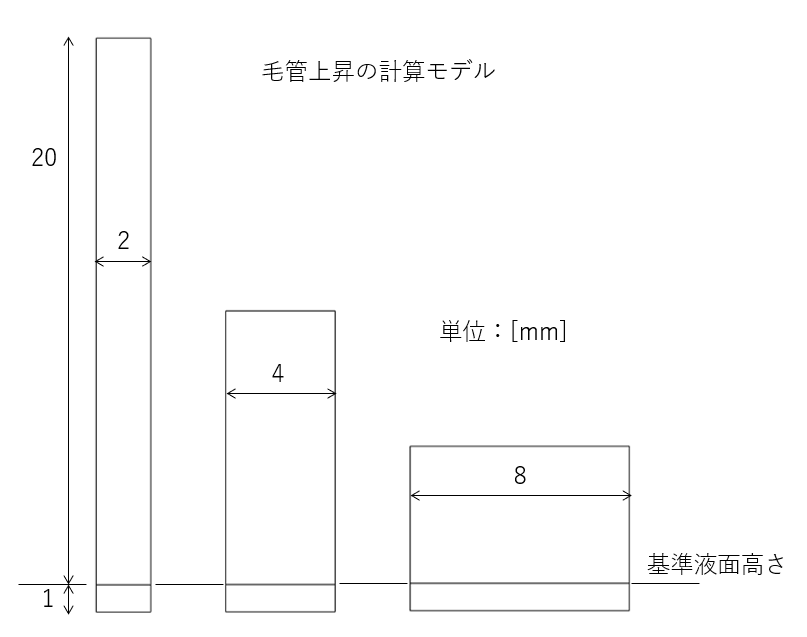

毛管上昇モデル

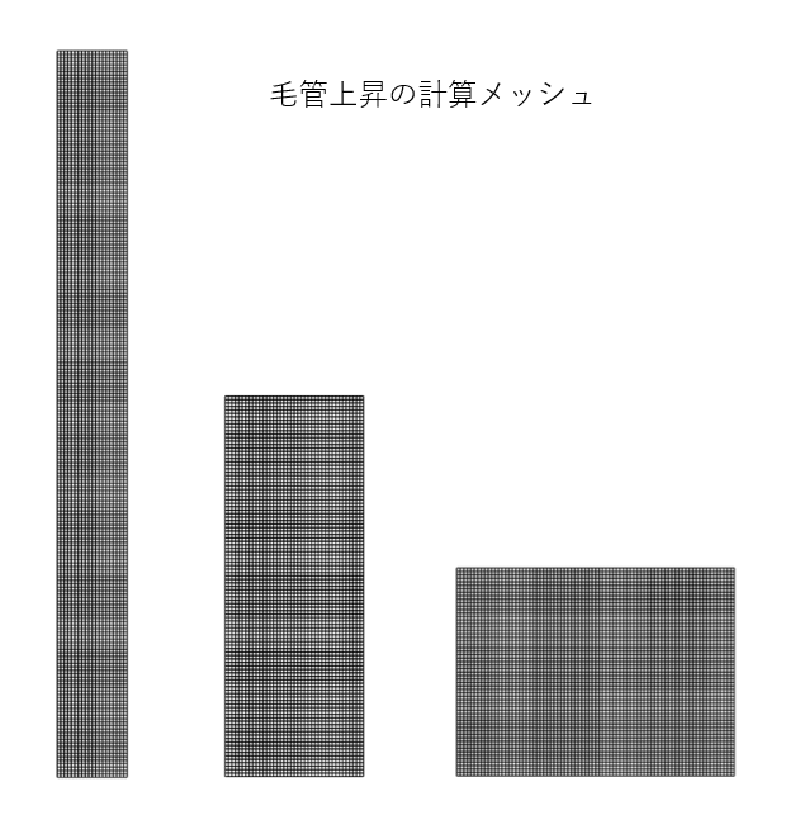

メッシュ分割を以下に示す。セルサイズはすべて同じ(辺長0.1mmの四角形)にしている。

毛管上昇メッシュ

解析結果

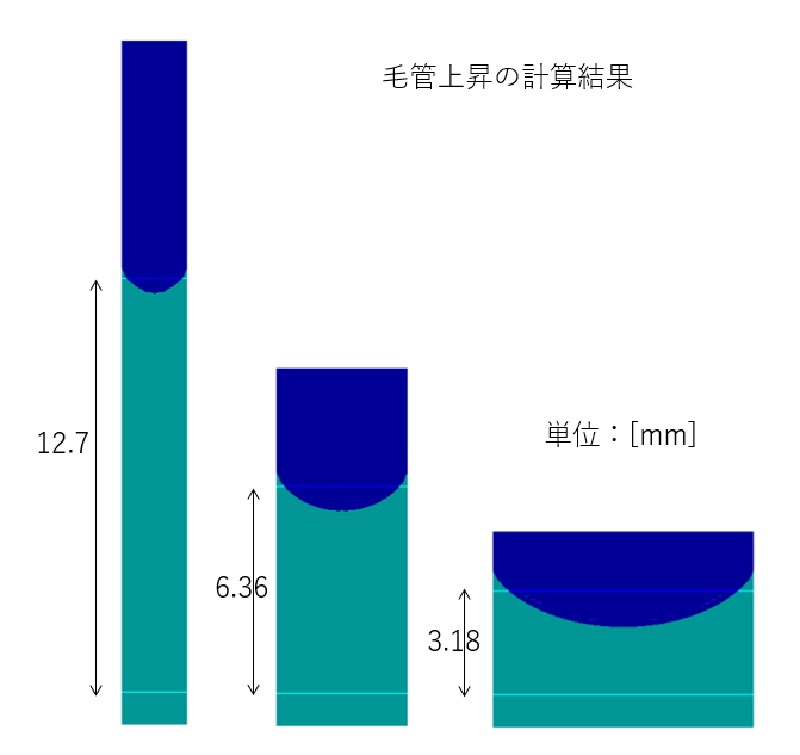

計算は非定常で行い、解が定常状態に漸近するまで実施した。最終的な自由表面形状を以下に示す。

図中には簡易式で推定した液面位置も表示している。液面の上昇量は概ね推定値に一致していることがわかる。

毛管上昇結果

水銀-空気界面の毛管下降

毛管の半径$a$が、$1$mm, $2$mmの2ケースについて計算を行った。

物性値

ここでは流体物性値を以下にように設定した。

なお、今回の計算では静止状態の流体の平衡を計算することになるため、計算の安定性を考慮して粘度値は実際の値を1000倍したものになっている。

$$ \begin{array}{ll} 空気密度：&\rho_{air} = 1.2 [kg/m^3] \\ 空気粘度：&\mu_{air} = 1.8\times10^{-2} [Pa.s] \\ 水銀密度：&\rho_{mercury} = 13600 [kg/m^3] \\ 水銀粘度：&\mu_{mercury} = 1.5 [Pa.s] \\ 水銀-空気間の表面張力： &\sigma = 0.48 [N/m] \\ 接触角： &\phi = 140 [deg] \end{array} $$

解析領域

基準液面位置からの毛管下降量の概算値を推定し解析領域を設定した。

毛管下降量の推定値$h$は次式で表される。これは自由表面形状が球面であると仮定した時の簡易式である。

$$ h = \frac{ 2 \sigma \cos \phi } {\rho g a} $$

ここで、 $\sigma$：表面張力係数、$\phi$：接触角、$\rho$：液体密度、$g$：重力加速度、$a$：毛管の半径

半径a[mm]	下降量h[mm]
1	-5.51
2	-2.76

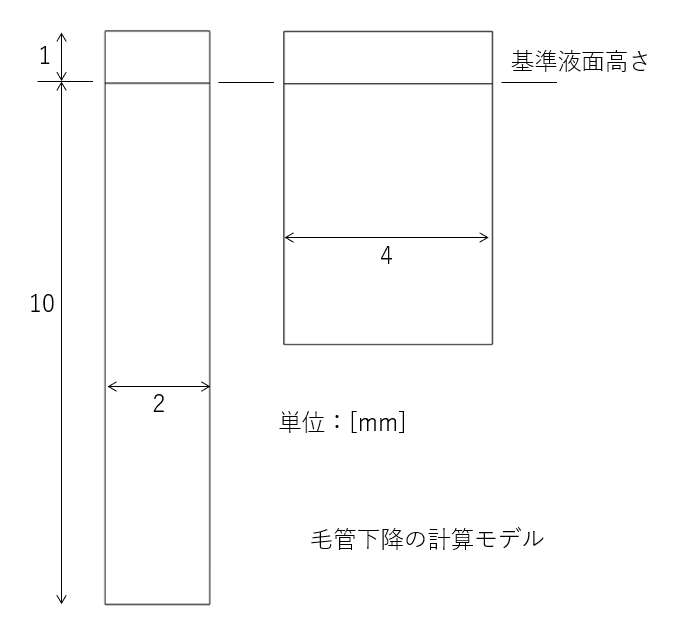

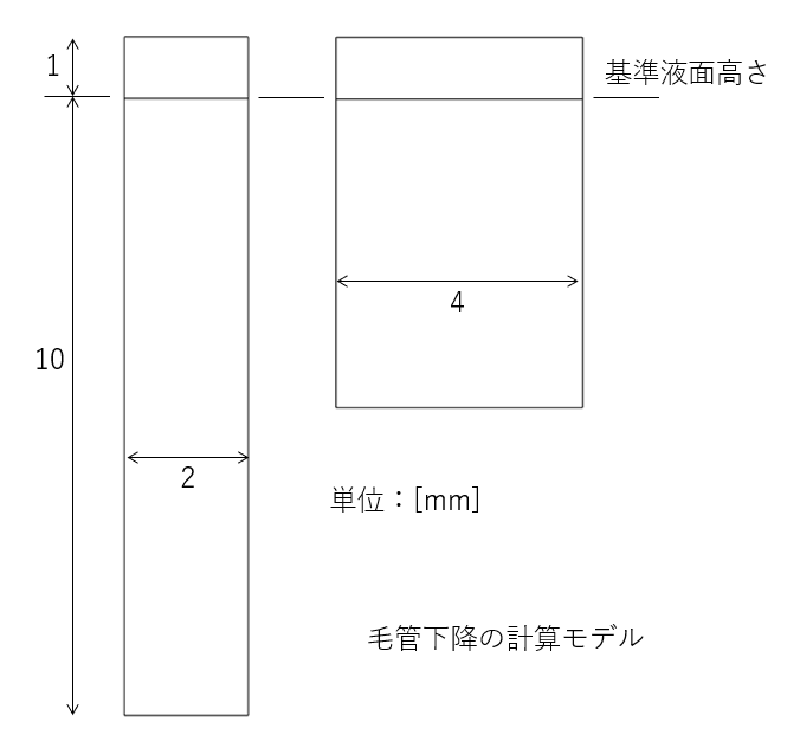

毛管下降モデル

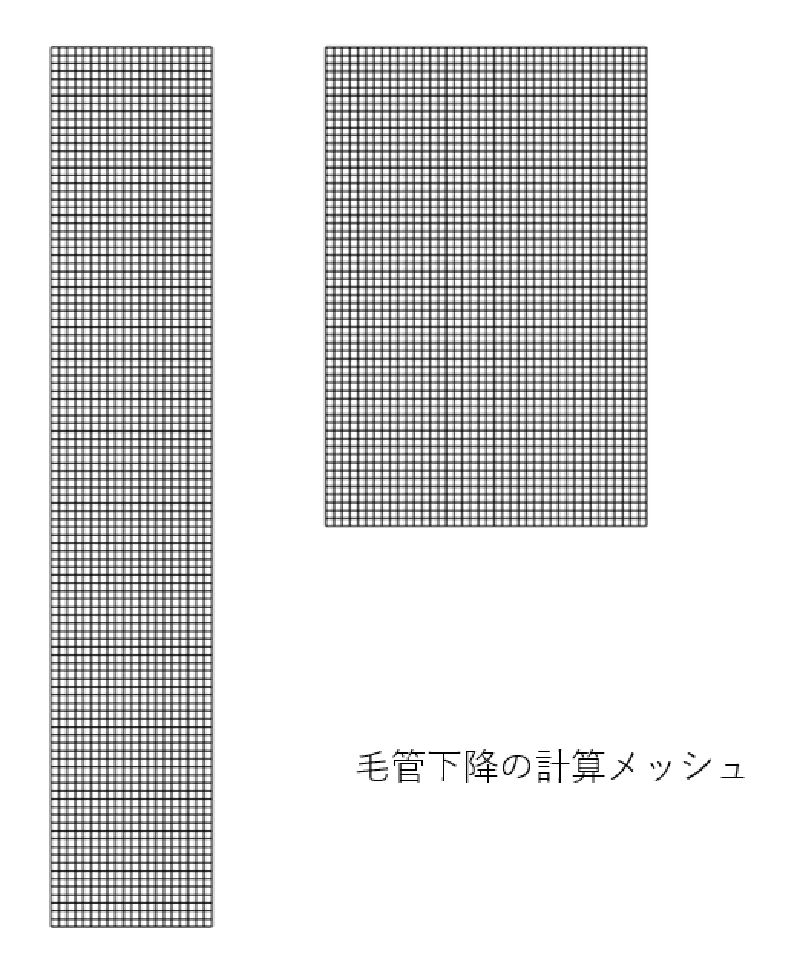

メッシュ分割を以下に示す。セルサイズはすべて同じ(辺長0.1mmの四角形)にしている。

毛管下降メッシュ

解析結果

計算は非定常で行い、解が定常状態に漸近するまで実施した。

最終的な自由表面形状を以下に示す。液面の下降量は概ね推定値に一致していることがわかる。

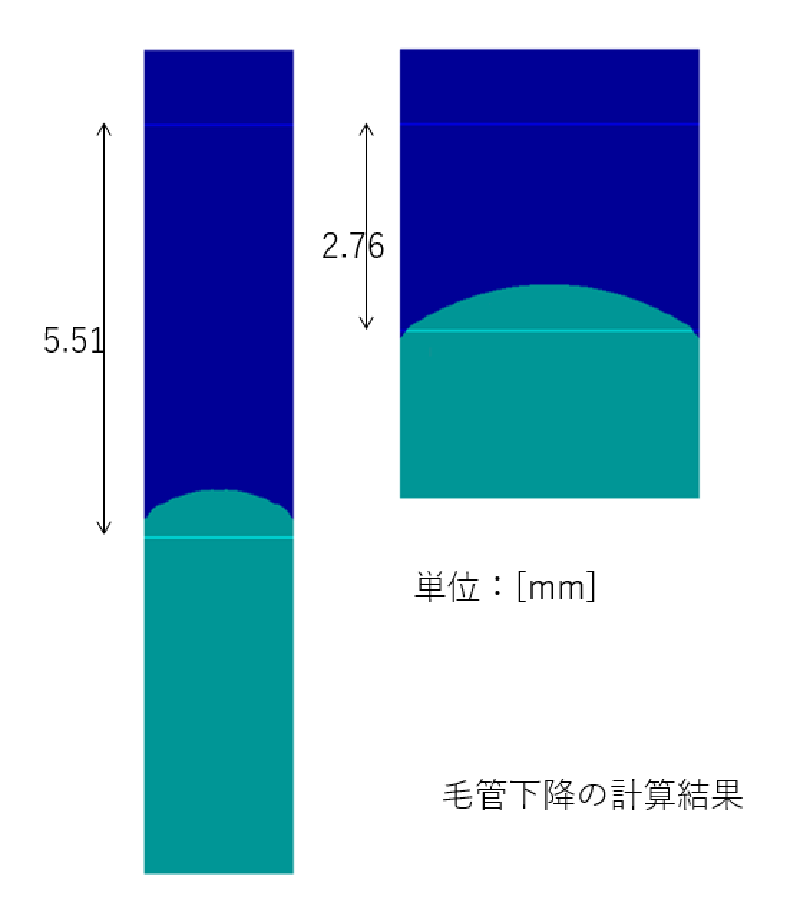

毛管下降結果

メニスカス形状の理論解

界面に作用している圧力は、表面張力係数と曲率の積に比例している。

３次元空間では界面形状は曲面となるが、曲面上の任意点における曲率はその任意点を通過する直交する２平面を想定し、それらの平面内の曲率の和で表される。なお、曲率とは曲率半径の逆数である。

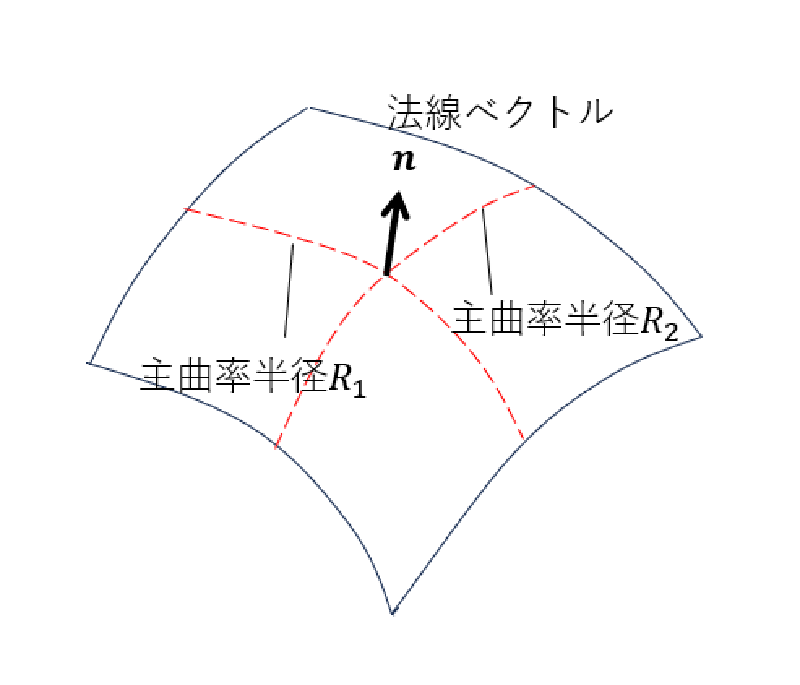

曲率

２平面は直交していれば任意にとることができるが、曲率が最大、最小となるように選択することが可能である（主曲率）。

この場合、表面張力により生成される圧力差(ラプラス圧)$\Delta p$は次式で表される。

$$ \Delta p = \sigma \left( \frac{1}{R_1} + \frac{1}{R_2} \right) $$

ここで、$\Delta p$：圧力差、$\sigma$：表面張力係数、$R_1,R_2$：主曲率半径

理論-スキーマテック

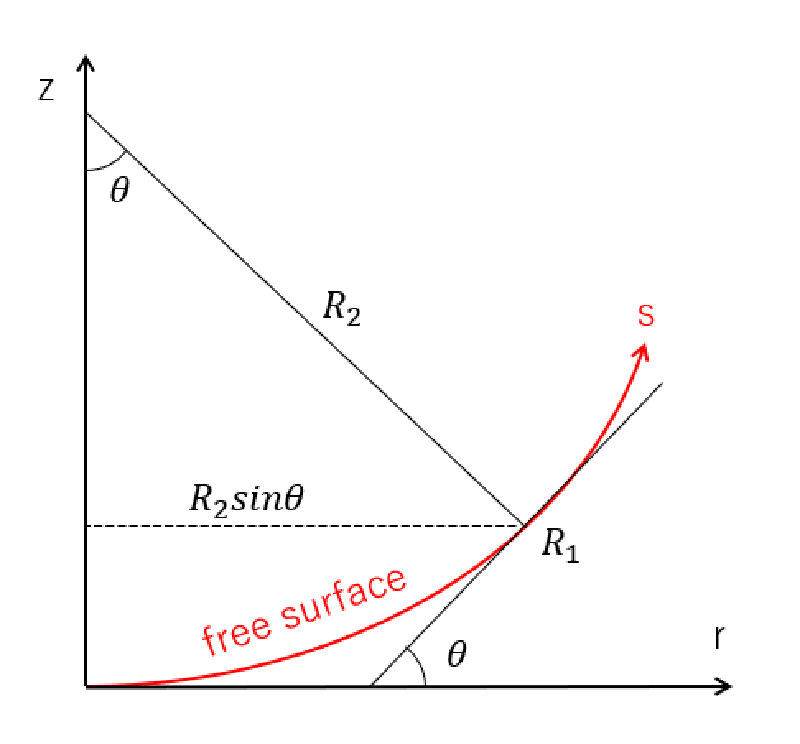

次に毛管上昇で形成される自由表面形状を考える。

形状は軸対称であることから鉛直断面内を対象としてよい。自由表面の最下端を原点とし鉛直方向にｚ軸、半径方向にr軸を設置する。

自由表面の曲率について考える。

一つは主曲率のr-z平面内の曲線形状から算出されるものである($\kappa_1$)。
もう一つはz軸周りの回転に伴う曲面から算出されるものである($\kappa_2$)。

$r, z$座標で表現すると次式で表される。

$$ \begin{array}{l} \kappa_1 = \frac{1}{R_1}= \frac{ d^2 z / d r^2 }{ (1+(d z/d r)^2 )^{3/2} } \\ \kappa_2 = \frac{1}{R_2}= \frac{ dz/ dr }{ r(1+(d z/d r)^2 )^{1/2}} \end{array} $$

静止状態の液体には静水圧が作用していることから、圧力の釣り合い式を立てると次式が得られる。

$$ \rho g z - \sigma \left[ \frac{ d^2 z / d r^2 }{ (1+(d z/d r)^2 )^{3/2} } + \frac{ dz/ dr }{ r(1+(d z/d r)^2 )^{1/2}} \right] = - \frac{2 \sigma}{R_0} $$

ここで $R_0$は最下端点（対称軸上）における曲率半径である。

この微分方程式を解くことで自由表面形状が得られることになるが、変数を別のものにすることでもっと簡潔な表現が可能である。

自由表面上の任意点での勾配角を$\theta$ととることで、次に示す微分方程式が得られる。

$$ \frac{d r}{d s} = \sin \theta \ \frac{d z}{d s} = \cos \theta $$

$$ R_1 = \frac{ds }{d \theta} , R_2 = \frac{r}{ \sin \theta} $$

$$ \rho g z - \sigma \left[ \frac{d \theta}{d s}+\frac{ \sin \theta }{r} \right] = - \frac{2 \sigma}{R_0} $$

ここで $s$は自由表面曲線に沿う長さである。整理すると

$$ \frac{d r}{d s} = \sin \theta \ \frac{d z}{d s} = \cos \theta $$

$$ \frac{d \theta}{d s} = \frac{2}{R_0} - \frac{\sin \theta}{r} + \frac{z}{R_c^2} $$

ここで $R_c=\left( \frac{\sigma}{\rho g} \right)^{1/2}$はキャピラリ長さと言われるものである。

上に示した式は$r,z,\theta$に関する連立微分方程式になっている。

無次元化された方程式

代表長さを$L$として無次元方程式を導く。
($r^\ast = r/L, z^\ast=z/L, s^\ast = s/L$)

$$ \begin{align} \frac{d r^\ast}{d s^\ast}&= \sin \theta \\ \frac{d z^\ast}{d s^\ast}&= \cos \theta \\ \frac{d \theta}{d s^\ast}&= \frac{2}{R_0^\ast} - \frac{\sin \theta}{r^\ast} + Bo z^\ast \end{align} $$

ここで $Bo = \frac{L^2}{R_c^2}= \frac{\rho g L^2}{\sigma}$ はボンド数と言われているものである（エトベス数とも言われる）。

ボンド数は重力と表面張力の相対的な大きさを表しており表面張力の効果が顕著な場合、Bo数は小さくなる。

この式よりメニスカス形状はボンド数が支配パラメータとなっていることがわかる。

上に示した連立微分方程式を $r^\ast,z^\ast, \theta$を未知変数として積分すれば解が得られる。

境界条件は$z^\ast=r^\ast=s^\ast=0$である。なお$r\rightarrow 0$の時、$\frac{\sin \theta}{r}\rightarrow \frac{1}{R_0}$となることに注意。

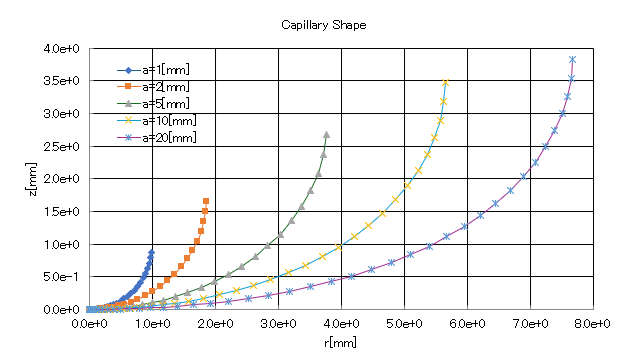

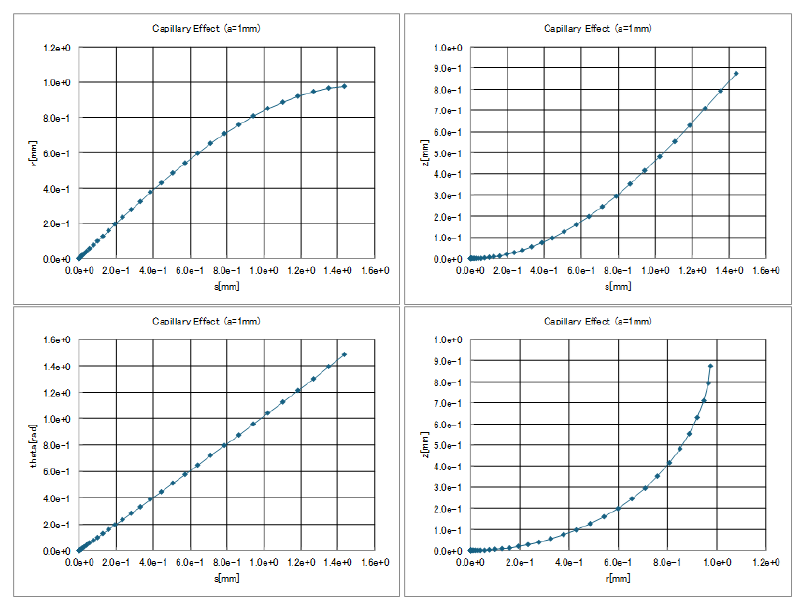

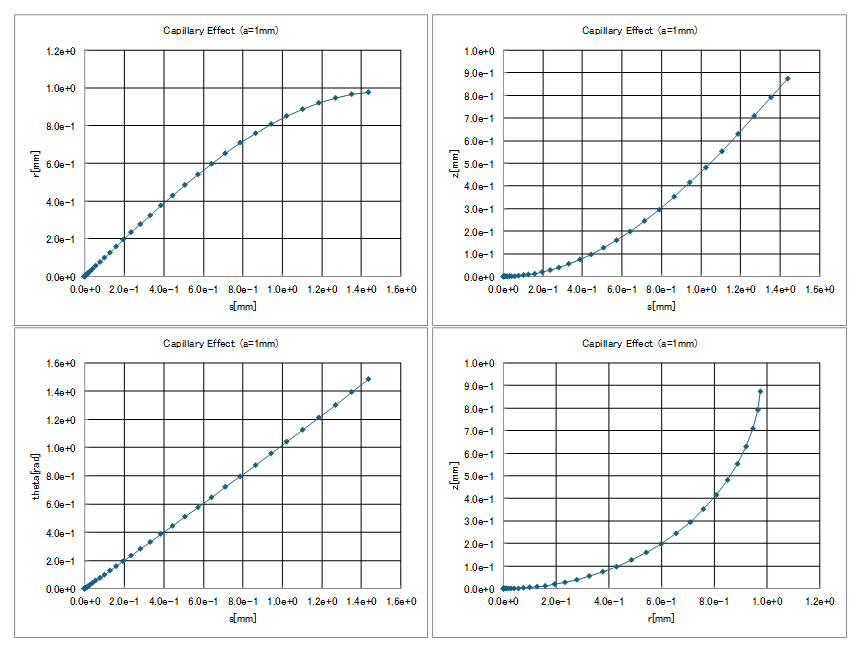

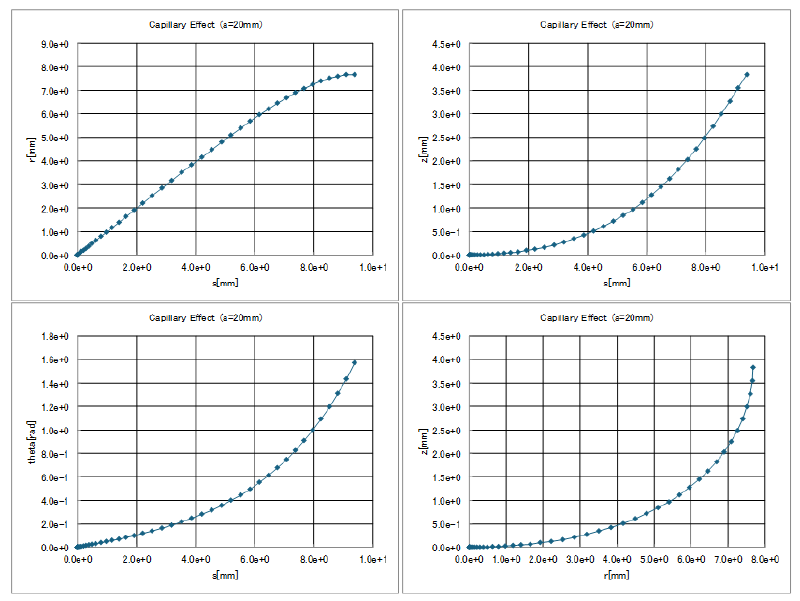

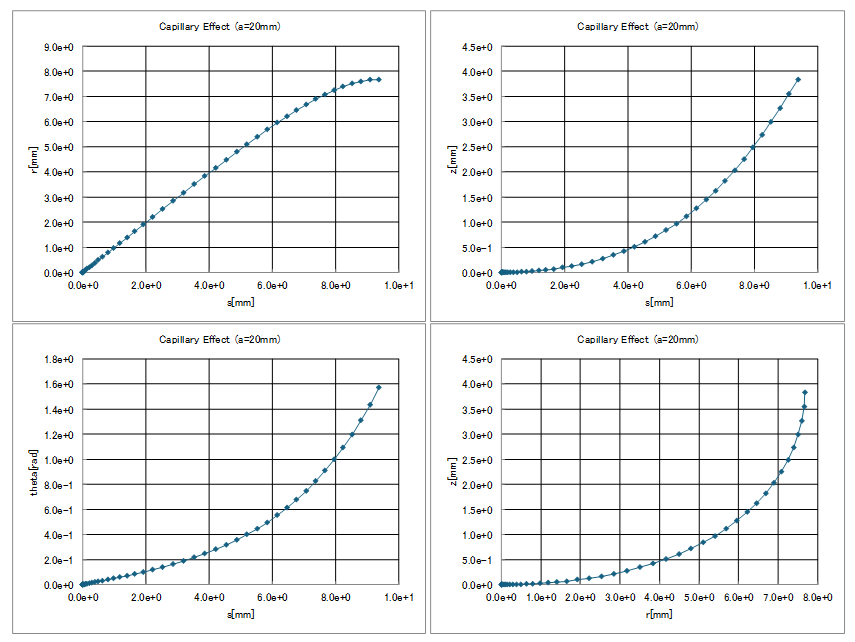

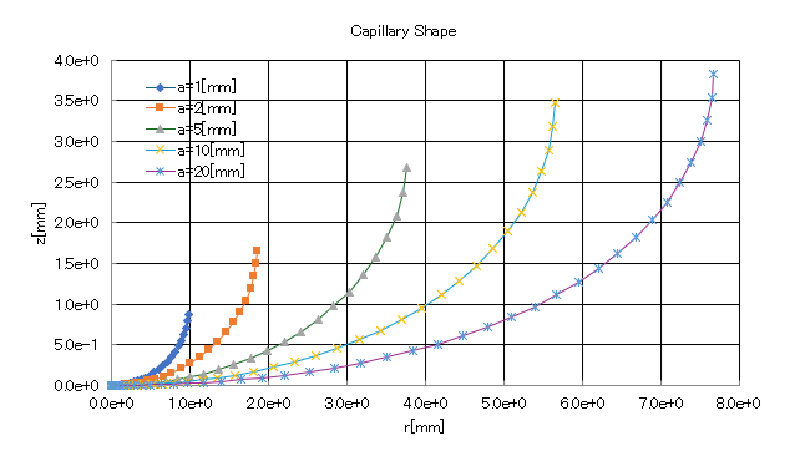

メニスカス形状を計算するjuliaプログラムを以下に示す。
ここでは$s$（および$r$）の初期値には微小値を設定した。

using ParameterizedFunctions, DifferentialEquations
using Printf

rho = 1000     # densoty of liquid [kg/m3]
grav = 9.81    # gravity accerlation [m/s^2]
sigma = 0.072  # surface tension [N/m]
Cleng = 1e-3   # characteristic length [m]

Radius = 1e-3  # radius of pipe [m]
#Radius = 2e-3  # radius of pipe [m]
#Radius = 5e-3  # radius of pipe [m]
#Radius = 10e-3  # radius of pipe [m]
#Radius = 20e-3  # radius of pipe [m]

Rc2 = sigma/(rho*grav)
Rc = sqrt(Rc2)  # capillary-length [m]
Bo = Cleng^2/Rc2    # Bond number

tiny = 1e-12

R0 = 1.0 * Radius  # center radious [m]
R0 /= Cleng        # non-dimensioned center radious

# 常微分方程式の定義
eqns = @ode_def capillary begin
    dX = cos(T)
    dZ = sin(T)
    dT = 2/R0 - sin(T)/X + Bo*Z
end R0 Bo

# 問題定義
u0 = [tiny; 0; asin(tiny/R0)]    # 初期 r, z, t
tspan = (tiny, 10.0)   # 時間積分期間
p = [ R0, Bo ]
prob = ODEProblem(eqns,u0,tspan,p)

# 計算
@time sol = solve(prob,Tsit5(),reltol=1e-8,abstol=1e-8)
(nrow,ncol)=size(sol)

times=zeros(Float64,0)
xvals=zeros(Float64,0)
zvals=zeros(Float64,0)
thetas=zeros(Float64,0)

@printf("j : time   xval   zval   theta\n")
for j=1:ncol
    time = sol.t[j]
    xval = sol.u[j][1]
    zval = sol.u[j][2]
    theta = sol.u[j][3]

    append!(times,time)
    append!(xvals,xval)
    append!(zvals,zval)
    append!(thetas,theta)

    @printf("j=%d : %16.8e %16.8e %16.8e %16.8e\n",
                                   j,time,xval,zval,theta)
end
