EnSight 解析事例

Ansys EnSightを用いた実際の解析事例をご紹介します。
高度な可視化機能により、複雑な流体挙動を直感的に理解できます。

攪拌槽の流れ表示

弊社開発の攪拌槽解析の結果を可視化したものです。回転座標系を使用することで、3段のインペラーを仮想的に回転させ攪拌しています。

EnSightの高度なボリュームレンダリング機能とコンター表示により、攪拌槽内の複雑な流れ場を立体的に可視化できます。

3段インペラーの仮想的な回転を実現

流速分布を3次元で立体的に表現

インペラー表面の圧力分布を可視化

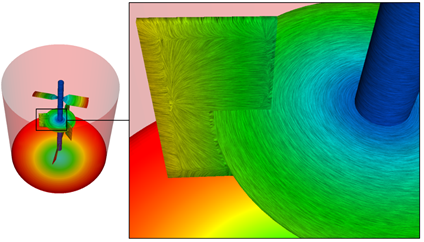

LIC (Line Integral Convolution)は、流れ場のベクトルデータを視覚的に理解しやすいテクスチャパターンとして表現する高度な可視化技術です。複雑な2次元流れ場の構造を直感的に把握できます。

テクスチャパターンで流線を連続的に表現し、流れの方向と速度を視覚化

複雑な渦構造や循環流を明瞭に識別可能

任意の平面上での流れ場を詳細に観察

3次元データの透明度を調整して内部構造を可視化

圧力、温度、速度などの物理量を色分けして表示

テクスチャパターンで流れ場の構造を表現
