XGRIDS 高精度・高画質 3Dハンディスキャナー

XGRIDSシリーズは、パノラマビジョンとLidar機能を統合した高精度3Dハンディスキャナーです。使用者の経験やスキルに依存せず、誰でも簡単にVR空間を生成できます。片手で歩くだけで点群データとビジュアルデータを取得し、大空間を高精度のデジタルツインにします。

美術館・不動産・観光地・工事現場その他多数で導入実績あり。スキャンデータの活用方法やソリューション開発のご提案も承ります。

XGRIDSの特長

コンパクトで軽量、高精度：パノラマビジョンとLidar機能を統合した高精度カメラ。本体重量1.0kg前後。

リアルタイムで3D描画：リアルタイムに色鮮やかで精細な点群データを生成。スマホで確認可能。

多様な空間を効率的に撮影：全方位パノラマカメラで歩くだけでスキャン。地下でもマルチSLAMで対応。

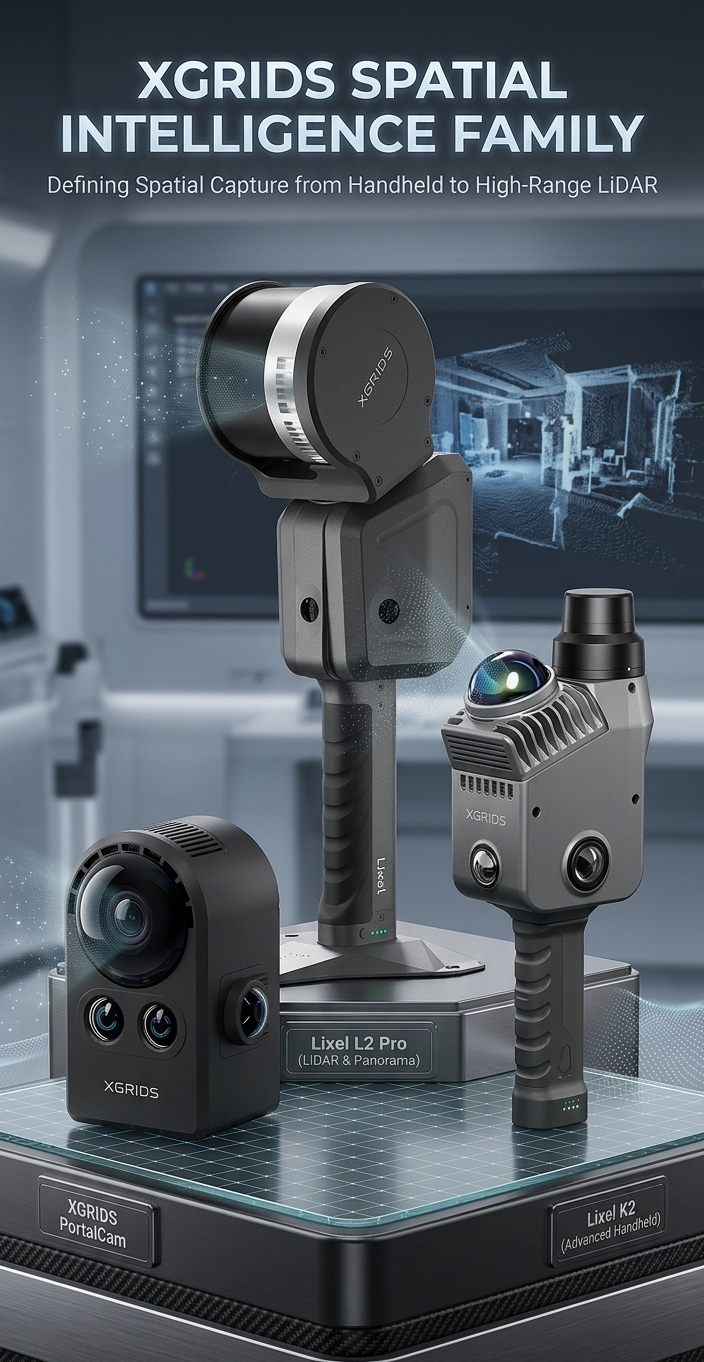

製品ラインナップ

XGRIDSシリーズでは用途や規模に応じた3つの製品をラインナップしています。

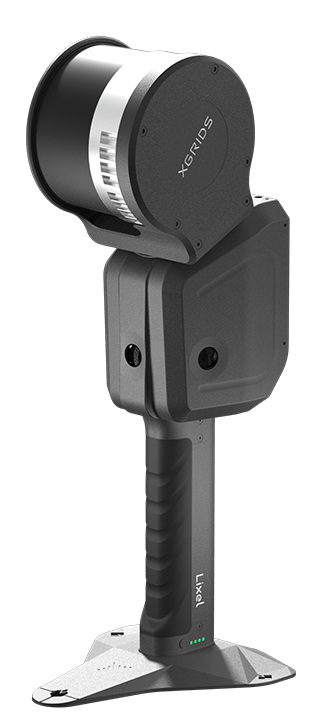

Lixel L2 Pro

高密度な点群を生成するハイエンドモデル。チャンネル数と測定範囲ごとに16/120、32/120、32/300の3つのラインナップ。最大32本のライン、毎秒64万点で高密度カラー点群を生成。360°ビジュアルカメラにより最大300mをリアルに再現。

重量	1.7kg
サイズ	180×130×400mm
ストレージ	1TB SSD
動作時間	1.5時間
相対精度	10mm
測定範囲	0.5m?120m/300m
水平精度	0.015°
スキャン速度	320,000/640,000 pts/s
カメラ解像度	48 MP × 2
出力形式	.las, .e57, .ply, .lcc, .usdz
アクセサリ	RTK、延長ポール、ドローン、バックパック、車載

Lixel K2

カメラ3基・RTK内蔵で1.2kgのコンパクトボディ。軽量コンパクトな3Dハンドスキャナーで手軽で高精度な3Dスキャンが可能。3つのビジュアルカメラとRTKを内蔵し、グラフィックも点群もエンジニアリンググレードを実現。

重量	1.2kg
サイズ	313×148×100mm
ストレージ	eMMC 512GB
動作時間	1.5時間
相対精度	10mm
測定範囲	40m以上（反射率10%）/100m（カットオフ）
スキャン速度	200,000 pts/s
カメラ解像度	4000×3000
出力形式	.las, .e57, .lcc, .lcc2, .ply, .usdz, 3DTiles
アクセサリ	2.2m延長ポール、4足歩行ロボット、スマホホルダー、CP反射板

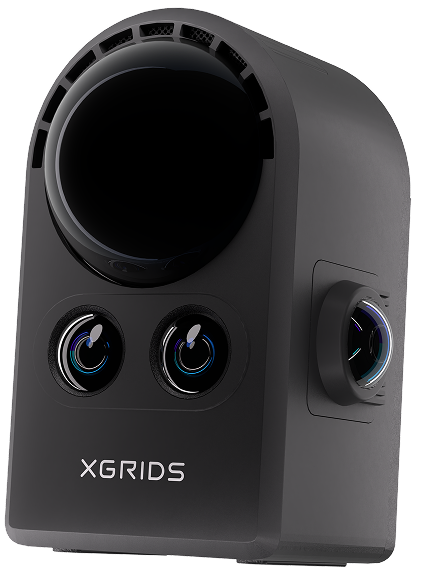

PortalCam

わずか870g。重量、コスト、すべてが手軽で美しい。シリーズ中最も軽量小型。ディテールの再現力は看板やポスターの文字を読めるほど。人物も撮影でき、本体価格は75万円とコストパフォーマンスの高さも魅力。

重量	870g
サイズ	130×90×77mm
ストレージ	512GB SSD
動作時間	1.0時間
測定範囲	0.1m?30m @10%
カメラ構成	4カメラ中央×2, フロント×2
画像解像度	4000×3000 px
出力形式	.ply, .lcc, .usdz
アクセサリ	延長ポール、外付SSD 512GB/1TB

豊富なアクセサリによる拡張性

状況に合わせて構成を変えることで、狭所から広大な空間まで安定してスキャンが可能。用途や目的に応じた最適な撮影スタイルを実現し、現場対応力を高めます。

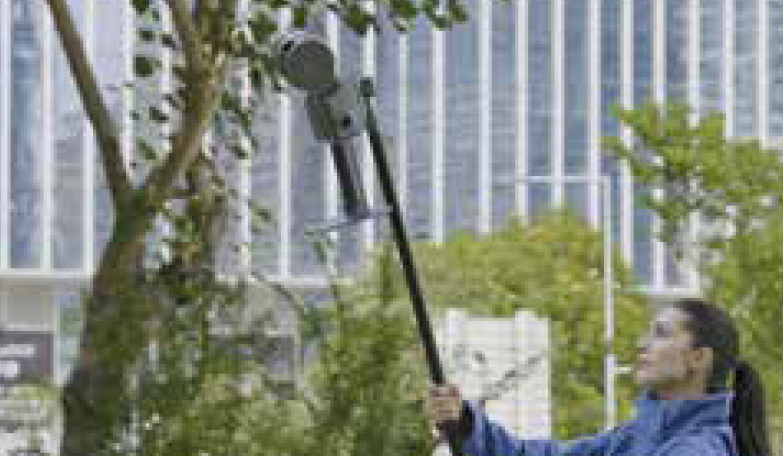

ポール：手の届かない高所や障害物の向こうも撮影可能

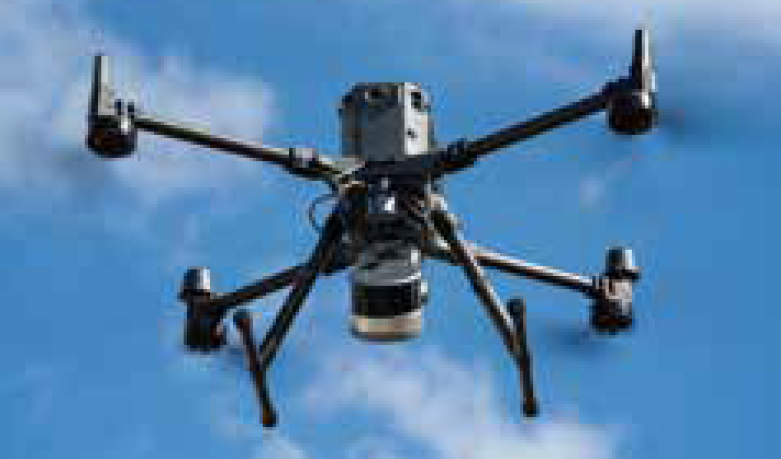

ドローン：建物全体など空からの高画質撮影

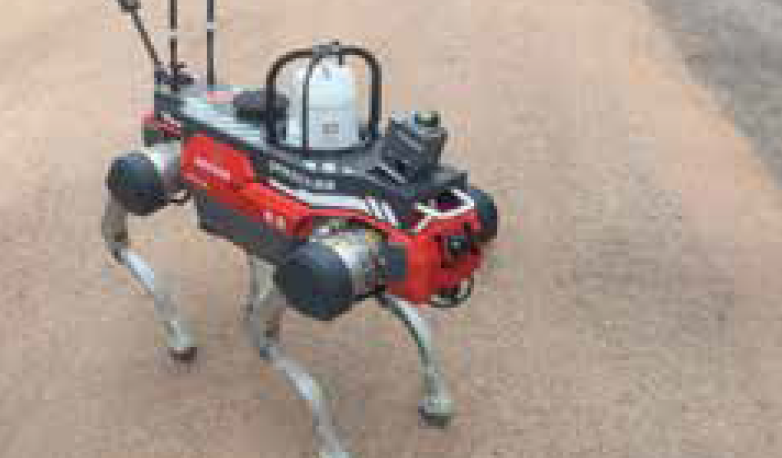

ロボット：人が立ち入れない場所でも対応

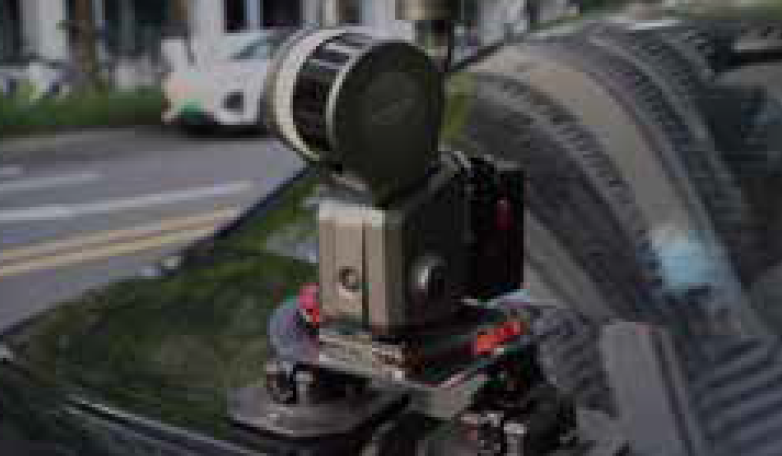

車載ユニット：長時間広範囲のスキャンも運転しながら
バックパック：体に固定し安定性アップ、負荷を軽減
RTKモジュール：屋外でネットワークを使って座標を取得

ポール

ドローン

ロボット

車載ユニット

バックパック

RTKモジュール

活用事例

XGRIDSは業界や目的を問わず活用できる柔軟な3Dスキャンソリューションです。「現場の記録」と「空間の表現」を一つのワークフローで実現し、多様な分野のDXを支えています。

文化財保存：神社仏閣・城郭などを3Dで記録。復元資料やデジタルアーカイブに活用。
博物館・美術館：収蔵物を3Dで保存。修復資料やバーチャル展示・文化発信にも活用。
観光：バーチャル観光コンテンツを構築。魅力発信やSNS訴求力向上に効果的。
イベント・展示会：イベント空間をそのまま3Dで保存。来場できなかった層にもバーチャル体験を提供。
不動産ディベロッパー：バーチャル内見で臨場感ある提案。空気感・スケール感をリアルに伝達。
測量：短時間で高精度な点群を生成。現況把握・設計図との比較にも対応。
設備メンテナンス：配管・設備をそのまま計測。レイアウト変更や保守にスムーズに活用。
映像：VR撮影現場でセット制作の手間を削減。バーチャルプロダクションやVFXにも対応。

専用ソフトウェア

点群のみでもVRでも、専用ソフトの活用で多様な出力に対応。デジタルツインやDXなどのツール開発、3D映像素材としても活用できます。

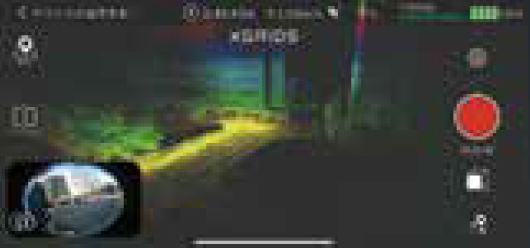

Lixel Go（スマホアプリ）：スキャン結果を撮影中リアルタイムで確認可能

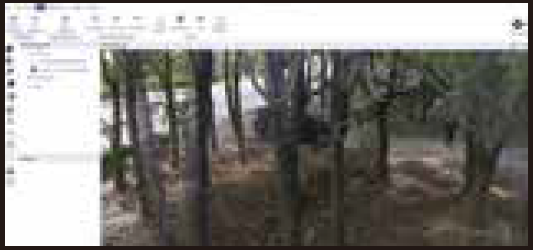

Lixel Studio（PCソフト）：取得した点群lasデータを編集やノイズの除去、座標の付与や分析

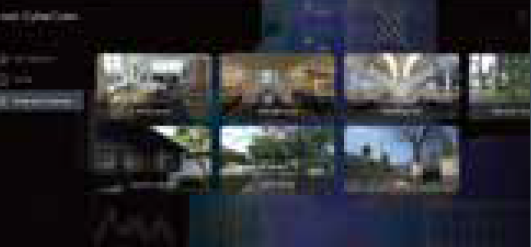

LCC Studio（PCソフト）：取得した点群データと画像データをガウシアンスプラッティング変換し、VR空間にする

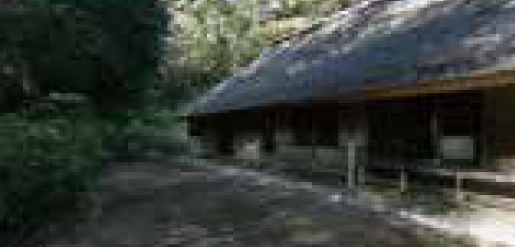

LCC viewer（PCソフト）：ガウシアンスプラッティング変換後のVR空間を閲覧。サードパーティー製アプリも使用可能

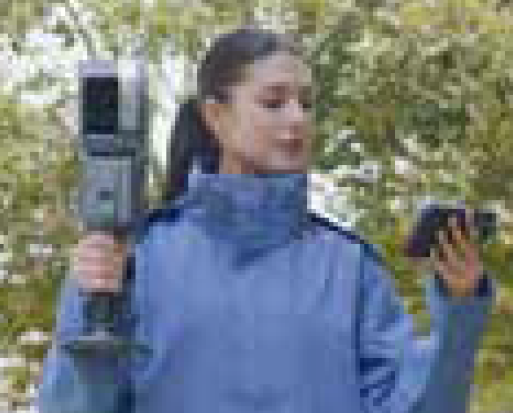

ワークフロー

Lixel Go

Lixel Studio

LCC Studio

LCC viewer

RCCMの強み ― 3Dスキャン × シミュレーション

3Dスキャンデータは、記録や可視化だけでなく「解析に活用する」ことで真価を発揮します。RCCMは計算力学の専門企業として、スキャンデータの取得からシミュレーション解析までワンストップで対応。取得した点群データをそのままCFDや騒音解析の入力モデルとして活用でき、従来のCADモデリング工程を大幅に短縮できます。

環境騒音シミュレーション：工場騒音・道路交通騒音・風力発電騒音の予測評価（Super NOISEシリーズ / ASJ CN-Model / ISO 9613-2）
CFD流体解析：空調・換気シミュレーション、排気ガス拡散予測（Ansys Fluent / OpenFOAM）
MPM大変形解析：斜面崩壊・土砂災害・堤防浸食シミュレーション
デジタルツイン構築：工場・プラント・建築物の3Dモデル化（点群 → BIM/CIM連携 / Gaussian Splatting対応）

活用例：工場をスキャンしてそのまま換気・排熱のCFD解析を実施／建設現場周辺の3Dモデルから騒音伝搬を予測／斜面や堤防の現況地形を取得し土砂災害リスクを解析 ― いずれもスキャンから解析まで一貫して対応できます。
