Ansys Fluent Meshing
Ansys Fluent Meshingは、高度な非構造メッシングツールとしてFluent GUIに統合され、ワークフロー型の直感的な操作で高品質なメッシュを生成できます。Ansys Workbench環境での利用にも対応し、CADインポートから解析までをシームレスに管理できます。

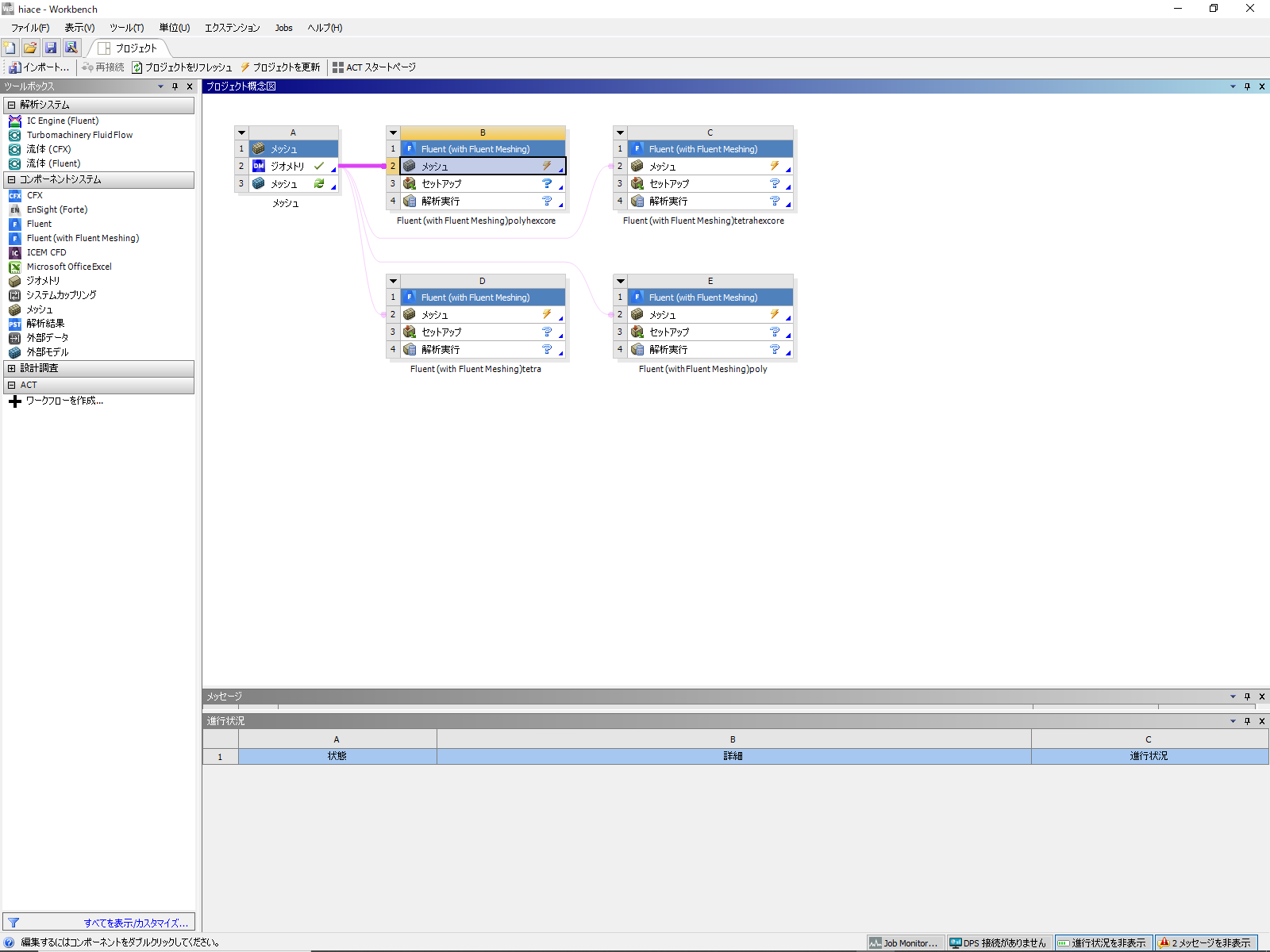

Ansys Workbench環境への統合
Ansys Fluent Meshingは、ボリュームメッシュとラッピングによるサーフェスメッシュに対応し、Ansys Fluentに統合されたメッシングツールです。統合された操作環境（プラットフォーム）のWorkBench上でも利用できるため、CADデータのインポートやメッシュ作成、境界条件などが設定しやすくなっております。
Ansys FluentのGUIに組み込まれた高度な非構造メッシャーとして、Fluentと同じ操作感覚でメッシュ作成ができます。旧T-Gridのアルゴリズムに基づき、Tetra、HexCore、CutCell、プリズム付きポリヘドラルなどの各要素タイプに対応しています。

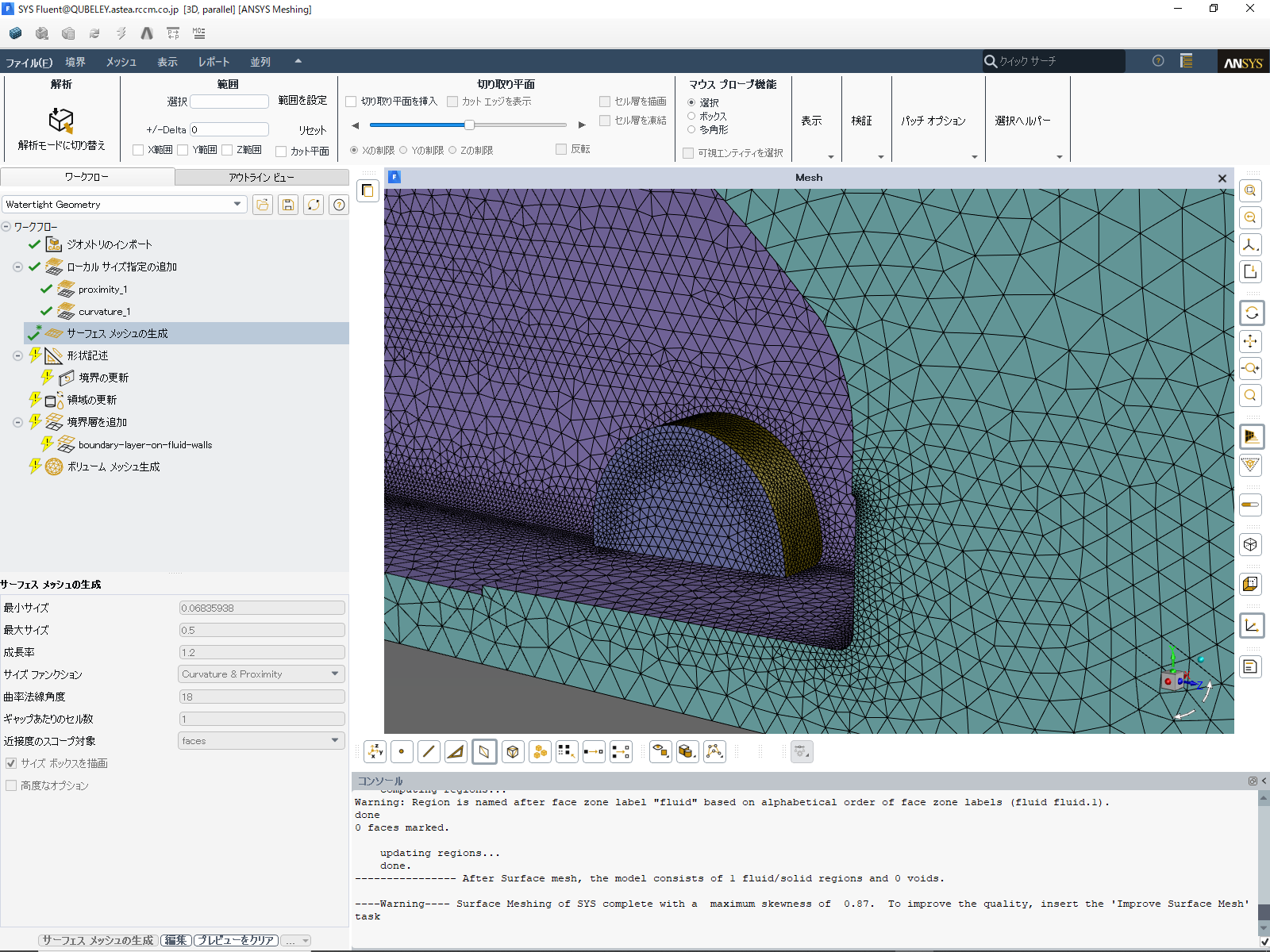

上流から下流タスクを並べたワークフローシステムを取り入れており、直感的な操作で高品質のメッシュを生成できます。Ansys Fluent Meshingのメッシュファイルを複数パターン用意し、WorkBench上で解析の順番などをコントロールできます。
Ansys Workbenchは、他のAnsys製品（モデラー・メッシャー・ポストプロセッサー）とも連携し、CADインポートからメッシング、結果表示までをワークフローで管理する統合環境です。
表面メッシュ技術
- ウォータータイトな表面の作成
完全に閉じた表面を生成 - CADに戻っての修正の必要性を低減（穴、オーバーラップ、交差など）
- 局所及び全体的なメッシュ編集ツール
- メッシュ接続、表面要素の自動チェック機能、要素修正、要素品質の改善：全体及び局所的な品質向上が可能
ボリュームメッシュ技術
- 高品質ハイブリッドメッシュ生成
プリズムレイヤーの制御やTetraメッシュ、六面体、カットセル、ポリヘドラルメッシュに対応 - 全体及び局所的なメッシュ修正
- 体積領域の計算
- メッシュ化する閉じた領域を自動的に認識
- ツリー上で直接状態を明確に表示
- プロパティ管理機能
- 1つまたは複数領域のメッシュ化
- オブジェクトベースの自動メッシュパネル
- 体積領域からセルゾーン名とタイプを引用
- 1つのパネルから完全なセットアップ
- 境界層メッシュ、グローバルボリュームを埋める機能
サポートする入力フォーマット
- CADネイティブ形式
- CAD中間フォーマット：STEP、IGES、ACIS、Parasolid、STL
- 外部メッシュ形式：MSH、CGNS、Patran、Nastran、Ideas、HyperMesh
Ansys Fluent Meshingの詳細な機能や活用方法については、お気軽にお問い合わせください。
