Ansys Discovery Modeling
Ansys CFD PrepPostは、高性能ハイエンドメッシュ生成ツールAnsys ICEM CFDだけでなく、モデリングツールSpaceClaimまたはDiscoveryModeling、ポスト処理ツールAnsys Ensightを含めたプリポスト 統合パッケージです。
なぜフロントローディングなのか
世間一般にDXやAIが一般に用いられていますが、製造業の方々にとってDXの一種にフロントローディングなどがあげられると思います。 コンカレントエンジニアリングの中で設計段階でのフロントローディングは設計品質を上げることができる手段の一つです。 上流設計の初期シミュレーションにて試作検討の回数を削減でき、さらにハイエンドシミュレーションと連動させることにより、 設計初期段階で品質上の課題出しが前倒しできるメリットがあります。

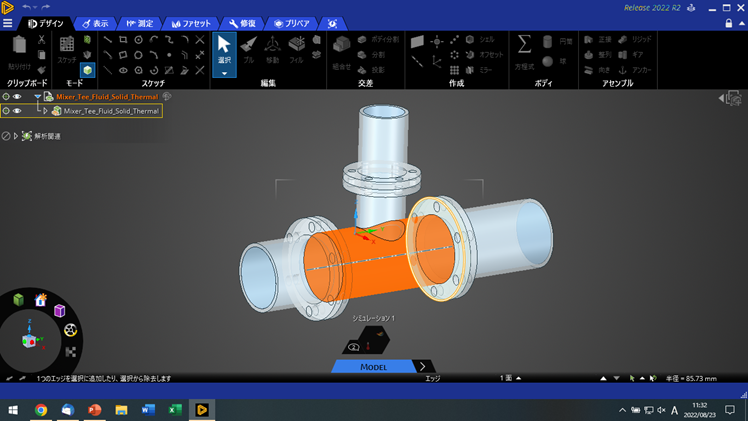

Ansys Discovery Modeling
CADデータやSTLなどのポリゴン計測データをインポート可能です。CADデータを読み込んだ後は元データの形式にとらわれずに編集やパラメータの設定が可能です。 形状をノンヒストリーで編集可能です。充実したモデリング機能や入出力ファイルが装備されています。
Ansys Discovery Modeling
モデリング機能
-
形状作成機能
押出、カット、スイープ、移動、コピー、選択箇所の削除、オブジェクトのマージなどが出来ます。
-
形状修復機能
欠落面、カーブ、エッジなどの検出、自動修復が可能です。
-
解析準備機能
中立面、ボリューム、ビーム、共有トポロジーなどの作成が出来ます。
-
STL編集
STLなどファセットデータの品質チェック、自動修正、ファセット数削減、スムーズ化など。 またファセットデータからのサーフェスの作成も可能です
-
2D図面作成機能
三面図・詳細図などの作成および3Dモデルとの連携も可能です。
