メッシュのチェック機能
Ansys ICEM CFDのメッシュの修正機能は非常に強力です。表面メッシュだけでなく、ボリュームメッシュを修正する機能や自動でメッシュ品質を向上させる自動スムージング機能など、再メッシュすることなくメッシュの品質を向上できます。
4つの主要チェック機能
1
メッシュのエラーチェック機能
作成したメッシュの問題点、問題可能性箇所等のチェックを行う機能が装備されています。項目によっては自動的に修正できます。
✓ 問題箇所の自動検出
✓ 自動修正機能
2
メッシュの品質チェック機能

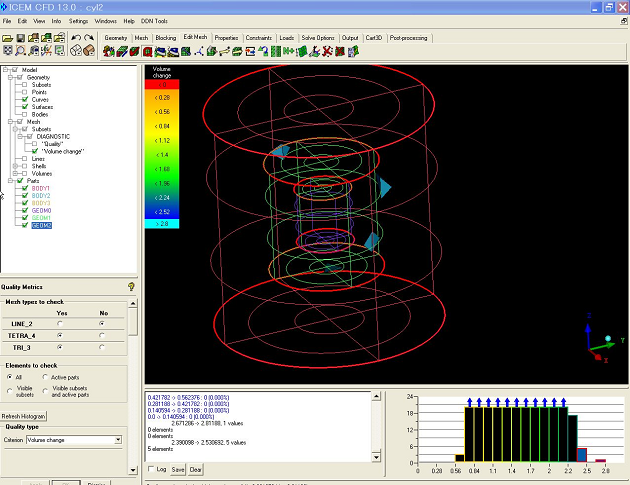

メッシュ品質をチェックするために様々な値でのチェックが可能です。また、品質の悪い要素がどこにあるか表示することも可能です。
✓ 多様な品質指標
✓ 低品質要素の可視化
3
サーフェスの結合状態確認機能
サーフェスの結合状態を、カラー表示により確認し、形状の不具合を早期に発見することができます。
✓ 視覚的な状態確認
✓ 不具合の早期発見
4
CAD形状とメッシュの逸脱度確認
CADやSTL、他のメッシュ生成ツールで作成したメッシュの間の逸脱度をコンター図とヒストグラムで確認できます。逸脱度の大きいところのみを自動で修正することも可能です。
✓ コンター図で可視化
✓ 自動修正機能
メッシュチェック機能を活用しませんか？
Ansys ICEM CFDの充実したメッシュチェック・修正機能により、
高品質なメッシュを効率的に作成できます。
包括的なチェック
エラーから品質まで
多角的に検証
自動修正機能
検出された問題を
自動で修正
可視化機能
問題箇所を視覚的に
分かりやすく表示
