Flownex1次元熱流体解析

事例:コントロールバルブ

1. モデル概要

本モデルの概要は以下のとおりです。

  • 中央部にコントロールバルブを含むパイプライン(200m)の簡易モデルです。
  • 下流端に様々な圧力変動を与えて過渡解析を行います。
  • 流量が一定に制御されるようにコントロールバルブのパラメータを調節します。
  • コントロールバルブの設定流量を変更して過渡解析を行います。
  • 設定流量に対して、コントロールバルブの開度が適切に追従していることを確認します。

2. システム構成とモデル化

上流端(左側)と下流端(右側)の境界条件の圧力差によって流体が流れます。パイプライン中央部のコントロールバルブによって流量を制御します。下流端の圧力に任意の波形を与えることができます。

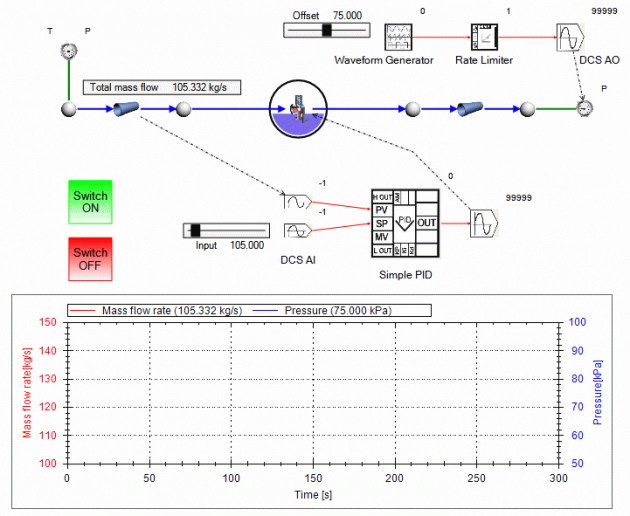

図 1 コントロールバルブを含むパイプラインモデル

3. PID制御パラメータの設定

コントロールバルブのPID制御の設定画面です。ここで比例ゲイン、積分ゲインおよび微分ゲインを調節します。

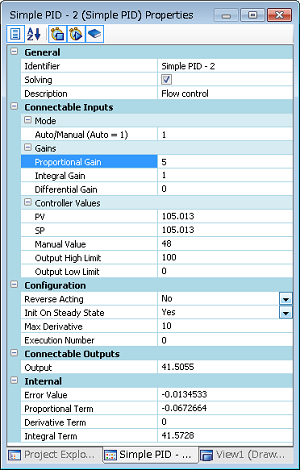

図 2 PIDゲインの設定画面

4. バルブ特性の設定

コントロールバルブの開度と損失係数の設定画面です。この他にも最大開度でのCv値などを設定します。バルブ選定の際の参考にすることができます。

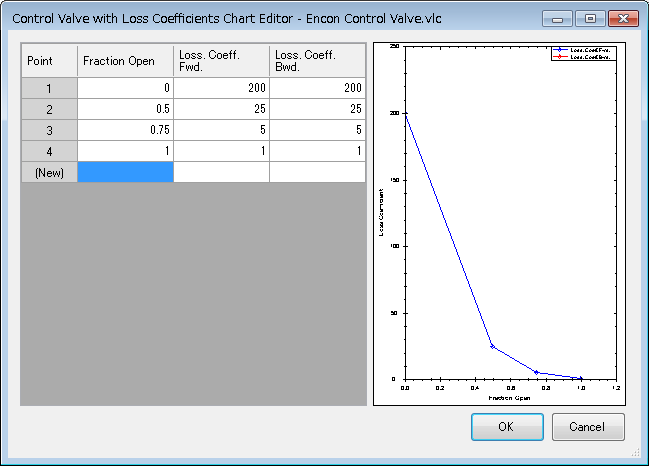

図 3 バルブ開度と損失係数の関係

5. 圧力変動に対する流量制御の検証

下流端の圧力に様々な変動を与えて、流量が一定の範囲に保たれているかどうかを確認します。

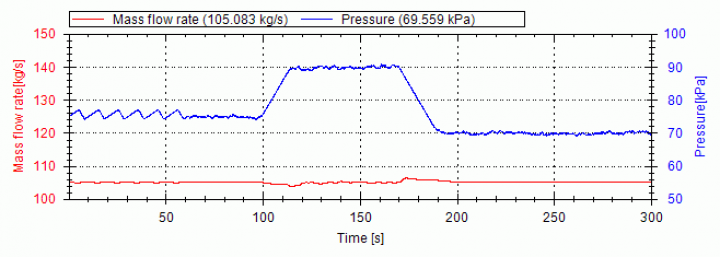

図 4 圧力変動下における流量制御の結果

シナリオタイムライン:

  • 0秒: 下流端にのこぎり波(周期10秒、振幅2kPa)の圧力変動を与えます。
  • 60秒: ランダムなノイズに変更します。
  • 100秒: 圧力設定値を75kPaから90kPaに変更します。
  • 170秒: 圧力設定値を70kPaにします。

6. 設定流量変更に対する追従性の検証

コントロールバルブのPID制御によって、流量が設定どおりになっているかどうかを確認します。

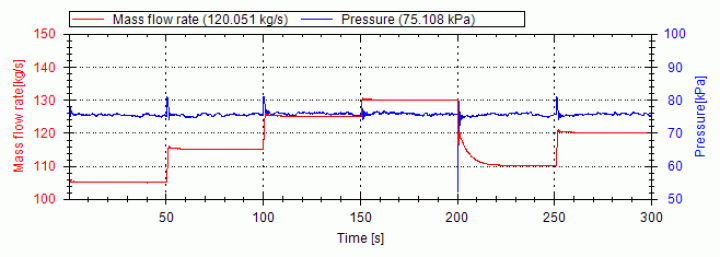

図 5 流量設定値変更に対するバルブの追従性

流量設定値の変更タイムライン:

  • 50秒: 流量設定値を105kg/sから115kg/sに変更します。
  • 100秒: 流量設定値を125kg/sにします。
  • 150秒: 流量設定値を130kg/sにします。
  • 200秒: 流量設定値を110kg/sにします。
  • 250秒: 流量設定値を120kg/sにします。
