事例：鉱山の換気システム
解析モデルの概要
21世紀に入って、鉱山のエネルギー最適化技術が発展し、驚くべき収益を示しています。Flownexによるシミュレーションで鉱山システムを分析することは、消費電力等のコストを削減し、鉱山の潜在力を引き出すことを容易にします。Flownexは鉱山の換気システムについて、以下の計算を実行することができます。
- 空気の循環に要するファンの仕事率
- 熱負荷、冷水、圧力等の入力値に対する湿球温度と相対湿度
- 既存の流路を修正する場合の評価
- 地下で快適な環境を得るための冷凍機の能力
- 空気と冷水の伝熱に必要な熱交換器の能力
- 様々な流量や機械の台数に対するディーゼル排気ガスレベル
換気システムのモデル化と感度分析

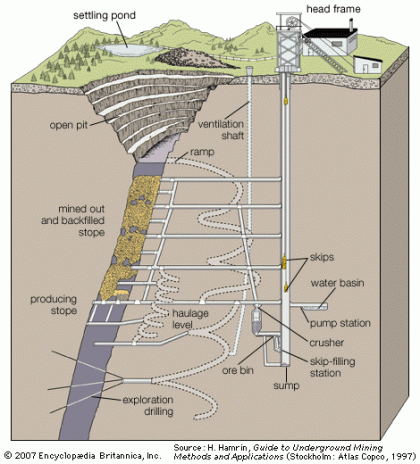

１．鉱山の換気システムの模式図です。

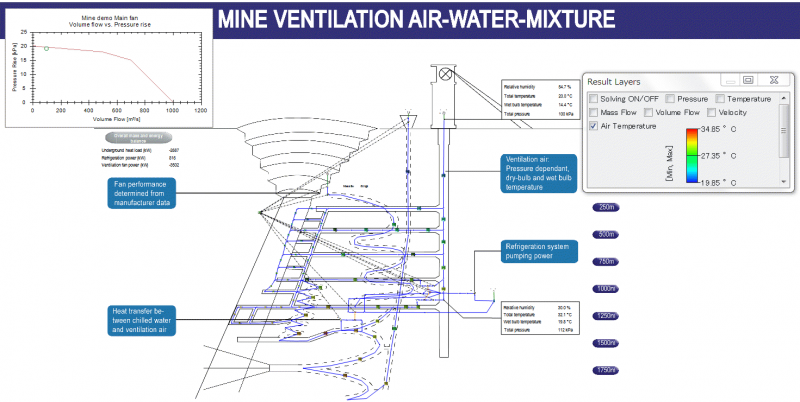

２．Flownexでモデル化した換気システムです。換気される流体の組成は空気が99.2％、水（二相流）が0.8％です。
冷水タンクと冷水ポンプは地下 -1100mの位置にあります。
冷水タンクと冷水ポンプは地下 -1100mの位置にあります。

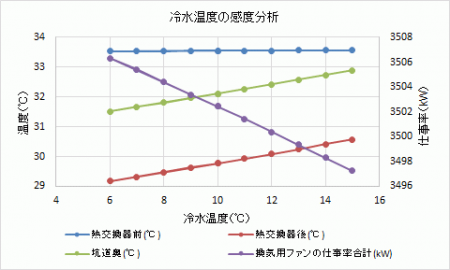

３．冷水流量を一定にしたときの冷水温度の感度分析です。左軸は温度（℃）で、地下 -1250mにおける各ダクト内の空気温度を示します。右軸はファンの仕事率（kW）です。

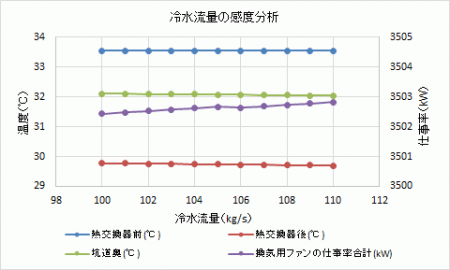

４．冷水温度を一定にしたときの冷水流量の感度分析です。左軸は温度（℃）で、地下 -1250mにおける各ダクト内の空気温度を示します。右軸はファンの仕事率（kW）です。
